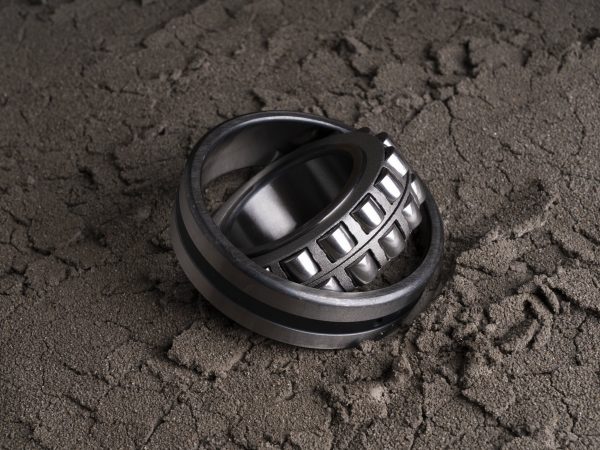

Cuscinetti orientabili a rulli JFK

Cuscinetti a rulli JFK

  • Carichi radiali elevati
  • Disallineamenti importanti
  • Foro conico disponibile

I cuscinetti orientabili a rulli, noti anche come cuscinetti autoallineanti a rulli o cuscinetti a botte, sono cuscinetti a due corone di rulli a botte con pista sferica sull'anello esterno, capaci di orientarsi e compensare disallineamenti angolari dell'albero rispetto all'alloggiamento (inflessioni, errori di montaggio, deformazioni strutturali) senza compromettere le prestazioni. Rispetto ai cuscinetti orientabili a sfere offrono capacità di carico radiale e assiale nettamente superiore, che li rende adatti alle applicazioni più gravose.

JFK Group offre cuscinetti radiali orientabili a rulli con foro cilindrico e con foro conico (suffisso K, conicità 1:12 o 1:30). La versione con foro conico consente il montaggio su bussole di trazione o pressione su albero cilindrico, semplificando installazione e smontaggio. Disponibili con fori di lubrificazione e scanalature sull'anello esterno per le versioni rilubrificabili, e con guarnizioni integrate (suffisso 2CS o CC) per le versioni protette.

I cuscinetti orientabili a rulli trovano impiego tipico in laminatoi, macchine per l'edilizia, trasmissioni pesanti, macchine per la carta e applicazioni con alberi lunghi soggetti a inflessioni significative.

Versioni

Come scegliere il cuscinetto orientabile a rulli giusto

La scelta dipende principalmente dalle modalità di montaggio e dall'eventuale necessità di protezione contro contaminanti. La versione con foro cilindrico è quella standard; il foro conico semplifica il montaggio e lo smontaggio su alberi cilindrici.

  1. Cuscinetti radiali orientabili a rulli con foro cilindrico

    Versione standard. Disponibili aperti con fori di lubrificazione e scanalatura sull'anello esterno (E) per rilubrificazione, o con guarnizioni di contatto su entrambi i lati (2CS) per protezione superiore e lubrificazione a vita. Gabbie in ottone massiccio (MB) o poliammide (TVP) a seconda delle dimensioni. Versione standard · Rilubrificabile o con guarnizioni · Gabbie in ottone o poliammide

  2. Cuscinetti radiali orientabili a rulli con foro conico

    Foro conico con conicità 1:12 (suffisso K) o 1:30 (suffisso K30) per montaggio su bussole di trazione o pressione su albero cilindrico. Semplifica notevolmente montaggio e smontaggio anche in spazi ridotti o con alberi di grandi dimensioni. Le bussole sono fornite complete di ghiere di bloccaggio e dispositivi di sicurezza. Montaggio semplificato · Conicità 1:12 o 1:30 · Bussole di trazione disponibili

Prestazioni

Caratteristiche costruttive e prestazionali

I cuscinetti radiali orientabili a rulli sono chiamati anche cuscinetti autoallineanti a rulli perché, grazie alla pista sferica sull'anello esterno e a due corone di rulli a botte, assicurano orientabilità e alta capacità di carico in presenza di disallineamenti significativi.

Vantaggio

Orientabilità

Compensazione disallineamenti angolari importanti La pista sferica sull'anello esterno consente di compensare disallineamenti angolari significativi tra albero e alloggiamento. I cuscinetti orientabili a rulli sono adatti quando sono previste inflessioni dell'albero, errori di montaggio o deformazioni strutturali sotto carico.

Vantaggio

Carico

Carichi radiali e assiali elevati in entrambi i sensi Le due corone di rulli a botte garantiscono elevata capacità di carico radiale e assiale in entrambe le direzioni, nettamente superiore ai cuscinetti orientabili a sfere. Ideali per applicazioni con carichi pesanti e condizioni gravose.

Vantaggio

Lubrificazione

Rilubrificabile o a vita Le versioni aperte con fori di lubrificazione sull'anello esterno sono rilubrificabili tramite ingrassatore. Le versioni con guarnizioni (2CS) sono lubrificati a vita e non richiedono manutenzione.

Vantaggio

Tenuta

Versioni aperte o con guarnizioni I cuscinetti radiali orientabili a rulli sono disponibili aperti per applicazioni con lubrificazione esterna controllata, o con guarnizioni di contatto su entrambi i lati (2CS) per protezione superiore in ambienti con contaminanti.

Vantaggio

Gabbie

Ottone massiccio o poliammide Gabbie in ottone massiccio (MB) per dimensioni maggiori e condizioni operative severe, in poliammide (TVP) per dimensioni ridotte e velocità più elevate.

Vantaggio

Gioco interno

CN come standard, C3/C4 disponibili Prodotti con gioco interno normale CN come standard. Disponibili con gioco maggiorato C3 o C4 per applicazioni con temperature di esercizio elevate o montaggio con interferenza elevata.

Montaggio

Montaggio dei cuscinetti orientabili a rulli

I cuscinetti orientabili a rulli si montano con interferenza sull'albero. Per le versioni con foro conico il montaggio avviene tramite bussole di trazione o pressione su albero cilindrico. Le versioni con guarnizioni non devono essere lavate. In caso di temperature di esercizio elevate o interferenza elevata sull'albero, si consiglia gioco interno maggiorato C3.

Metodi di montaggio

  1. Montaggio diretto su albero (foro cilindrico)Con attrezzo di montaggio che applica la forza sull'anello interno. Non applicare mai la forza attraverso i corpi volventi. Per cuscinetti di grandi dimensioni, riscaldare il cuscinetto prima del montaggio.
  2. Montaggio con bussola di trazione (foro conico 1:12)Per cuscinetti con foro conico K: montaggio rapido su albero cilindrico tramite bussola di trazione completa di ghiera di bloccaggio e dispositivo di sicurezza. Semplifica anche lo smontaggio.
  3. Montaggio con bussola di pressione (foro conico 1:30)Per cuscinetti con foro conico K30: bussola di pressione montata direttamente sull'estremità dell'albero. Adatta per alberi di grandi dimensioni dove il montaggio con bussola di trazione non è praticabile.

Dati tecnici

Orientabilità
Compensazione disallineamenti angolari importanti
Carico
Carichi radiali e assiali elevati in entrambi i sensi
Lubrificazione
Rilubrificabile o a vita
Tenuta
Versioni aperte o con guarnizioni
Gabbie
Ottone massiccio o poliammide
Gioco interno
CN come standard, C3/C4 disponibili

Applicazioni

Settori applicativi

Componenti e supporto applicativo per ogni ambiente industriale.

Scopri
Cuscinetti a rulli JFK

Automazione industriale

Macchine con alberi lunghi soggetti a inflessioni o applicazioni dove non è garantita la perfetta coassialità tra sede e albero. La capacità di carico superiore rispetto agli orientabili a sfere li rende adatti anche ad applicazioni con carichi radiali elevati.
Scopri
Cuscinetti a rulli JFK

Trasmissioni e assali

Trasmissioni pesanti e riduttori con alberi soggetti a deformazioni sotto carico. La combinazione di alta capacità di carico e orientabilità li rende la scelta naturale per le applicazioni più gravose.
Scopri
Cuscinetti a rulli JFK

MMT / Macchine movimento terra

Macchine per l'edilizia, escavatori e sistemi di movimentazione con strutture soggette a deformazioni variabili sotto carico. La robustezza e l'orientabilità garantiscono affidabilità anche nelle condizioni operative più severe.
Scopri
Cuscinetti a rulli JFK

Agricoltura

Trasmissioni di macchine agricole pesanti con disallineamenti strutturali e carichi impulsivi. Le versioni con guarnizioni eliminano la necessità di rilubrificazione in campo.

Contatti

Richiedi informazioni su questo prodotto

Per informazioni tecniche, preventivi o campioni di prova, compila il form.

    Leggi l’informativa privacy (si apre in una nuova scheda)

    * Campi obbligatori

    Prodotti correlati

    Valuta anche queste alternative: Quando i carichi sono ridotti e la priorità è il basso attrito e le alte velocità, i cuscinetti orientabili a sfere offrono la stessa orientabilità con attrito inferiore. Quando non sono presenti disallineamenti e il carico è prevalentemente radiale, i cuscinetti a rulli cilindrici offrono capacità di carico radiale superiore e velocità più elevate. Quando ai carichi radiali si aggiungono carichi assiali importanti e momenti ribaltanti senza disallineamenti, i cuscinetti a rulli conici sono la scelta dedicata.
