Famiglia prodotti
Snodi e teste a snodo JFK
Precisione e affidabilità per ogni applicazione
La soluzione giusta per ogni esigenza di collegamento, oscillazione e compensazione angolare
JFK Group offre una gamma completa di snodi e teste a snodo per applicazioni industriali che richiedono trasmissione di carichi in presenza di disallineamenti, oscillazioni angolari o collegamenti articolati tra parti meccaniche.
Snodi sferici, teste a snodo, articolazioni sferiche e i relativi accessori di collegamento (forcelle, clip e perni): ogni prodotto garantisce qualità verificata, con disponibilità e supporto tecnico assicurati in ogni fase del progetto.
JFK Group offre una gamma completa di snodi e teste a snodo per applicazioni industriali che richiedono trasmissione di carichi in presenza di disallineamenti, oscillazioni angolari o collegamenti articolati tra parti meccaniche.
Snodi sferici, teste a snodo, articolazioni sferiche e i relativi accessori di collegamento (forcelle, clip e perni): ogni prodotto garantisce qualità verificata, con disponibilità e supporto tecnico assicurati in ogni fase del progetto.
Guida tecnica
Snodi e teste a snodo: struttura, funzione e parametri di scelta
Gli snodi e le teste a snodo sono elementi meccanici che consentono il collegamento articolato tra parti in movimento, compensando disallineamenti angolari o assiali tramite una superficie sferica di contatto interposta tra i componenti collegati. La scelta del prodotto giusto dipende dalla direzione del carico, dall'entità del carico e dalle sollecitazioni, dalle esigenze di manutenzione e dal tipo di collegamento richiesto (angolare, lineare o assiale). JFK Group distribuisce e fornisce l'intera gamma di snodi e teste a snodo industriali: ogni prodotto è selezionato, controllato e supportato tecnicamente. Snodi sferici e teste a snodo sono conformi alle norme dimensionali DIN 648K e sono quindi intercambiabili con altre produzioni metriche che seguono le stesse norme.
Snodi sferici JFK
Snodi sferici radiali, assiali e a contatto obliquo (o giunti sferici), in versione richiedente manutenzione, rilubrificabile o esente da manutenzione. La soluzione per assorbire carichi radiali, assiali o combinati compensando i disallineamenti tra le parti in movimento. Teste a snodo JFK
Teste a snodo, note anche come uniball, rilubrificabili ed esenti da manutenzione, articolazioni sferiche angolari e lineari. Per la trasmissione di carichi di trazione e compressione su aste di controllo e cilindri, in presenza di disallineamenti.Catalogo
Prodotti della famiglia
Articolazioni sferiche angolari JFK
Le articolazioni sferiche angolari JFK, note anche come giunti angolari o snodi angolari, sono componenti di collegamento che consentono di unire due parti con…
Articolazioni sferiche lineari JFK
Le articolazioni sferiche lineari JFK sono componenti di collegamento pensati per trasmettere un movimento prevalentemente lineare, di trazione o spinta, lungo aste e tiranti,…
Guida alla scelta
Cosa valutare prima di scegliere
La scelta tra snodo sferico, testa a snodo o articolazione dipende principalmente dal tipo di collegamento richiesto tra le parti: un supporto rotante soggetto a carico, oppure un collegamento articolato tra due elementi che devono trasmettere forze di trazione o compressione in presenza di disallineamenti.
A questo si affianca la valutazione delle condizioni di manutenzione disponibili: dove è possibile un piano di lubrificazione periodica si privilegiano le versioni richiedenti manutenzione o rilubrificabili, che offrono le massime prestazioni; dove l’accesso è difficoltoso o sono richiesti requisiti igienici, le versioni esenti da manutenzione in cromo duro/PTFE eliminano gli interventi periodici.
Soluzioni
Trova la soluzione per la tua applicazione
01
Devi supportare un carico con oscillazione angolare?
In casi come questo, la soluzione ottimale dipende dalla direzione del carico: radiale, assiale o combinato. Gli snodi sferici radiali sono la scelta più diffusa per carichi prevalentemente radiali; al crescere della componente assiale o in presenza di carichi combinati si valutano gli snodi assiali o quelli a contatto obliquo, montati in coppia.
Famiglie di prodotto adatte
02
Devi trasmettere un carico di trazione o compressione su un'asta filettata?
Quando è necessario collegare un'asta di controllo o un tirante con una parte meccanica compensando eventuali disallineamenti, le teste a snodo sono la soluzione dedicata. Disponibili in versione rilubrificabile per carichi alternati e d'urto, o esente da manutenzione per ambienti puliti o di difficile accesso. Teste a snodo esenti da manutenzione
Famiglie di prodotto adatte
03
Le parti da collegare sono perpendicolari o in asse tra loro?
Per il collegamento di parti perpendicolari con trasmissione di forze alternate si utilizzano le articolazioni sferiche angolari; per il collegamento in asse, tipico delle estremità di cilindri idraulici e pneumatici, le articolazioni sferiche lineari compensano mancanza di parallelismo e concentricità. Articolazioni sferiche angolari Articolazioni sferiche lineari
Famiglie di prodotto adatte
04
Hai bisogno di un sistema di collegamento con perno?

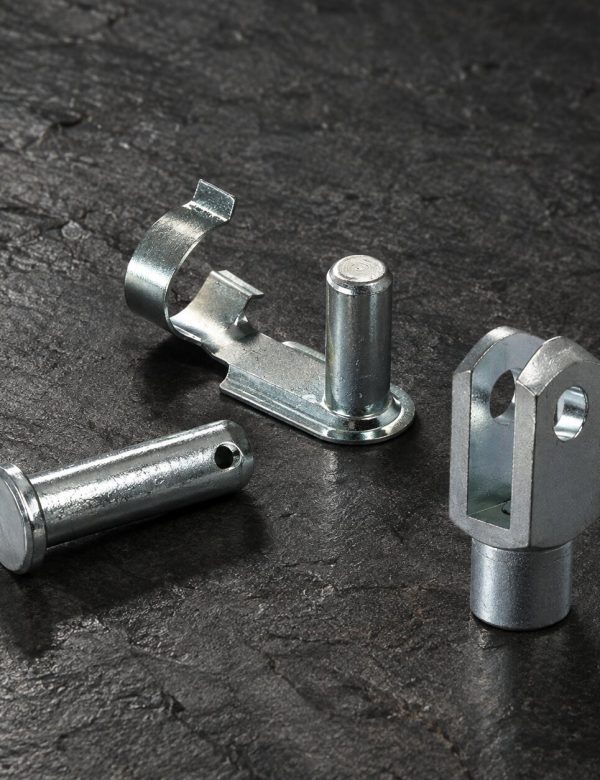

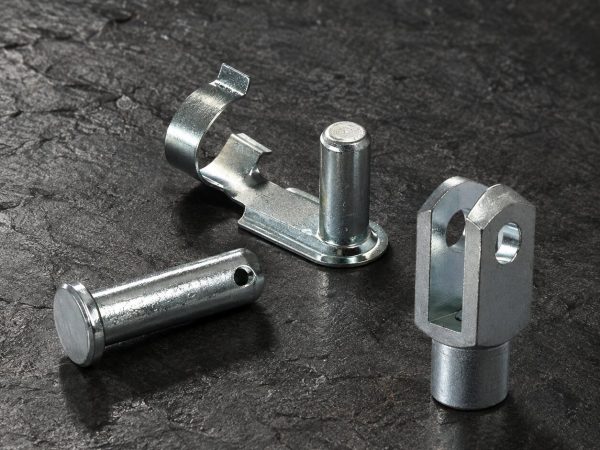

Quando la trasmissione di forze statiche avviene tramite un collegamento a perno, le forcelle con i relativi accessori (clip per lo smontaggio rapido o perni con testa per carichi più elevati) formano un sistema completo e unificato di collegamento. Forcelle Clip per forcelle Perni con testa per forcelle
Famiglie di prodotto adatte
Hai un'esigenza specifica?
Parliamo del tuo progetto
Il team tecnico JFK analizza carico, velocità e condizioni operative per identificare la soluzione corretta.
