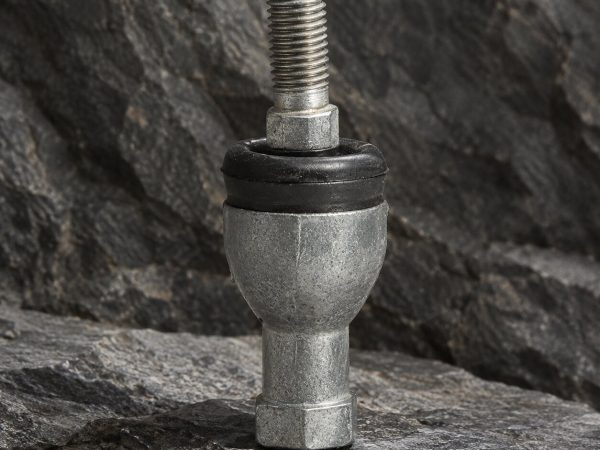

Articolazioni sferiche lineari JFK

Snodi e teste a snodo JFK

  • Compensazione disallineamenti
  • Movimento lineare articolato
  • Steli filettati maschio o femmina

Le articolazioni sferiche lineari JFK sono componenti di collegamento pensati per trasmettere un movimento prevalentemente lineare, di trazione o spinta, lungo aste e tiranti, mentre la testa sferica integrata compensa i piccoli disallineamenti angolari che si generano naturalmente tra gli elementi collegati durante il funzionamento. A differenza delle articolazioni angolari, qui l'oscillazione della testa sferica ha la funzione di correggere l'allineamento, non di definire un angolo di lavoro fisso.

Questa configurazione le rende particolarmente adatte per il collegamento di attuatori, cilindri e aste di comando dove il movimento principale è lineare, ma piccoli errori di allineamento tra i componenti collegati devono essere assorbiti senza generare sollecitazioni parassite sul sistema. Compensano in particolare la mancanza di parallelismo e concentricità tipica delle estremità di cilindri idraulici e pneumatici. L'accoppiamento è in lega di zinco con composito PTFE-bronzo, con corpo formato per pressofusione e sfera in acciaio saldata al perno; un tappo in gomma mantiene la tenuta e protegge il grasso lubrificante (serie RBI..RS). Sono disponibili in versione con stelo filettato maschio o femmina, per adattarsi alle diverse configurazioni di montaggio.

Versioni

Come scegliere l'articolazione giusta

La scelta dipende dalla configurazione dell'attacco: stelo filettato maschio per l'accoppiamento diretto in un foro filettato, stelo filettato femmina per l'accoppiamento su un perno o una vite passante.

  1. Articolazioni sferiche lineari con stelo filettato maschio

    Lo stelo termina con una filettatura esterna, per l'avvitamento diretto in un foro filettato dell'elemento da collegare. Disponibili con filettatura destra o sinistra per l'impiego in tiranti regolabili con doppio attacco. Stelo filettato esterno · Filettatura destra o sinistra · Avvitamento diretto

  2. Articolazioni sferiche lineari con stelo filettato femmina

    Lo stelo presenta un foro filettato interno, per l'accoppiamento su un perno filettato o una vite passante dell'elemento da collegare. Soluzione adatta quando l'elemento di collegamento è già dotato di filettatura esterna. Foro filettato interno · Accoppiamento su perno o vite · Montaggio flessibile

Prestazioni

Caratteristiche costruttive e prestazionali

Stelo filettato e testa sferica integrata per trasmettere movimento lineare compensando piccoli disallineamenti angolari tra gli elementi collegati.

Vantaggio

Movimento

Prevalentemente lineare, con compensazione angolare Trasmettono un movimento principalmente lineare di trazione o spinta, mentre la testa sferica compensa i piccoli disallineamenti angolari che si generano durante il funzionamento.

Vantaggio

Applicazione tipica

Collegamento di attuatori, cilindri e aste di comando Indicate per il collegamento di attuatori lineari, cilindri idraulici o pneumatici e aste di comando dove piccoli errori di allineamento devono essere assorbiti senza sollecitazioni parassite.

Vantaggio

Materiale

Perno e sfera in acciaio, corpo in lega di zinco/PTFE-bronzo Perno e sfera in acciaio uniti per saldatura elettrica; corpo in lega di zinco con composito PTFE-bronzo formato per pressofusione, con tappo in gomma a protezione del grasso lubrificante.

Vantaggio

Carico

Ottimizzate per carichi assiali La configurazione stelo-testa sferica è ottimizzata per la trasmissione di carichi assiali di trazione e compressione lungo l'asse dell'asta o del tirante.

Vantaggio

Filettatura

Stelo maschio o femmina, destra o sinistra Disponibili con stelo filettato maschio o femmina, e con filettatura destra o sinistra per l'impiego in tiranti regolabili con attacchi contrapposti.

Montaggio

Montaggio delle articolazioni sferiche lineari

Il montaggio avviene per avvitamento dello stelo nell'elemento di collegamento, allineando l'asse di lavoro principale e rispettando la coppia di serraggio prevista per la filettatura.

Metodi di montaggio

  1. Avvitamento e allineamento dell'asse di lavoroAvvitare lo stelo nell'elemento di collegamento verificando l'allineamento dell'asse di lavoro principale, per limitare l'oscillazione della testa sferica ai soli disallineamenti residui.
  2. Metodi di montaggioBloccare la filettatura con controdado o sistema di sicurezza equivalente per evitare svitamenti sotto vibrazione durante il funzionamento ciclico.

Dati tecnici

Movimento
Prevalentemente lineare, con compensazione angolare
Applicazione tipica
Collegamento di attuatori, cilindri e aste di comando
Materiale
Perno e sfera in acciaio, corpo in lega di zinco/PTFE-bronzo
Carico
Ottimizzate per carichi assiali
Filettatura
Stelo maschio o femmina, destra o sinistra

Applicazioni

Settori applicativi

Componenti e supporto applicativo per ogni ambiente industriale.

Scopri
Snodi e teste a snodo JFK

Automazione industriale

Collegamento di attuatori lineari e cilindri in sistemi di movimentazione, dove piccoli disallineamenti devono essere assorbiti senza generare sollecitazioni parassite.
Scopri
Snodi e teste a snodo JFK

Macchine movimento terra

Aste di comando di cilindri idraulici e pneumatici soggette a disallineamenti dinamici durante il ciclo di lavoro.
Scopri
Snodi e teste a snodo JFK

Carpenteria e lavorazioni meccaniche

Sistemi di regolazione lineare dove è richiesta compensazione di piccoli errori di allineamento tra i componenti collegati.
Scopri
Snodi e teste a snodo JFK

Agricoltura

Aste di comando e tiranti su macchine agricole, dove le vibrazioni e i carichi dinamici generano disallineamenti da compensare.
