Teste a snodo esenti da manutenzione JFK
Rivestimento PTFE autolubrificante
- Nessuna manutenzione periodica
- Stelo filettato maschio o femmina
Le teste a snodo esenti da manutenzione JFK sono terminali articolati con la stessa configurazione stelo-testa sferica delle versioni rilubrificabili, ma con sede sferica rivestita in materiale composito autolubrificante a base PTFE al posto del nipplo di ingrassaggio. Il rivestimento elimina la necessità di rilubrificazione periodica, mantenendo un basso coefficiente di attrito per l'intera vita utile del componente.
Questa soluzione è particolarmente indicata quando l'accesso per la rilubrificazione periodica è difficoltoso, in ambienti dove il grasso potrebbe attirare contaminanti, o semplicemente quando si vuole ridurre il carico di manutenzione programmata dell'impianto. È adatta a condizioni di funzionamento normale: carichi unilaterali o limitatamente alternati e movimenti lenti, con angoli di oscillazione da piccoli a medi. Sono disponibili in versione con stelo filettato maschio o femmina, per adattarsi alle diverse configurazioni di montaggio.
Versioni
Come scegliere la testa a snodo giusta
Le versioni differiscono per materiale, capacità di carico, temperatura massima e condizioni d’impiego.
Teste a snodo esenti da manutenzione con stelo filettato maschio
Lo stelo termina con una filettatura esterna, per l'avvitamento diretto in un foro filettato dell'elemento da collegare. Disponibili con filettatura destra o sinistra per l'impiego in tiranti regolabili con doppio attacco. Serie: JMT.
Teste a snodo esenti da manutenzione con stelo filettato femmina
Lo stelo presenta un foro filettato interno, per l'accoppiamento su un perno filettato o una vite passante dell'elemento da collegare. Soluzione adatta quando l'elemento di collegamento è già dotato di filettatura esterna. Serie: JFT.
Prestazioni
Caratteristiche costruttive e prestazionali
Sede sferica rivestita in materiale composito autolubrificante a base PTFE, per l'eliminazione della rilubrificazione periodica.
Oscillazione
Compensazione di disallineamenti angolari La testa sferica alloggiata nella sede rivestita consente rotazione attorno all'asse dello stelo e oscillazione angolare per compensare disallineamenti tra gli elementi collegati.
Lubrificazione
Il rivestimento in materiale composito a base PTFE elimina la necessità di rilubrificazione periodica, mantenendo basso attrito per l'intera vita utile del componente.
Manutenzione
Nessun intervento periodico richiesto L'assenza del nipplo di ingrassaggio e la sede autolubrificante eliminano gli interventi di manutenzione periodica previsti per le versioni rilubrificabili.
Materiale
Acciaio temprato con sede rivestita in PTFE Stelo e testa sferica in acciaio temprato, sede sferica rivestita in materiale composito PTFE per garantire basso attrito e resistenza all'usura senza lubrificazione. Il rivestimento è costituito da un tessuto metallico e PTFE applicato tra l'anello interno sferico e il corpo dello snodo: un accoppiamento completamente autolubrificante che assicura prestazioni stabili e lunga durata.
Ambienti
Adatte ad ambienti dove il grasso è controindicato Indicate per applicazioni dove l'accesso per la rilubrificazione è difficoltoso o dove il grasso potrebbe attirare polvere e contaminanti sulla sede sferica.
Montaggio
Montaggio delle teste a snodo esenti da manutenzione
Il montaggio avviene per avvitamento dello stelo nell'elemento di collegamento, rispettando la coppia di serraggio prevista per la filettatura. Non è richiesta alcuna operazione di lubrificazione, né iniziale né periodica.
Metodi di montaggio
- Avvitamento e bloccaggio dello steloAvvitare lo stelo nell'elemento di collegamento fino al battuta, quindi bloccare con controdado o sistema di sicurezza equivalente per evitare svitamenti sotto vibrazione.
- Verifica del gioco sede-testa sfericaVerificare l'assenza di gioco eccessivo tra testa sferica e sede rivestita dopo il montaggio, poiché il rivestimento PTFE non è regolabile come il precarico con grasso.
Dati tecnici
- Oscillazione
- Compensazione di disallineamenti angolari
- Manutenzione
- Nessun intervento periodico richiesto
- Materiale
- Acciaio temprato con sede rivestita in PTFE
- Ambienti
- Adatte ad ambienti dove il grasso è controindicato
Applicazioni
Settori applicativi
Componenti e supporto applicativo per ogni ambiente industriale.
Automazione industriale
Aste di comando in sistemi con accesso difficoltoso per la manutenzione, dove l'assenza di rilubrificazione periodica riduce i fermi macchina.Alimentare e farmaceutico
Applicazioni dove il grasso è controindicato per requisiti igienici o dove è necessario evitare contaminazione da lubrificante.
Automotive e motorsport
Aste di regolazione e collegamento dove il basso peso di manutenzione e l'assenza di grasso sono vantaggi specifici.
Macchine movimento terra
Applicazioni gravose con accesso difficoltoso ai punti di ingrassaggio, dove la soluzione esente da manutenzione riduce gli interventi programmati.Documenti tecnici
Contatti
Richiedi informazioni su questo prodotto
Per informazioni tecniche, preventivi o campioni di prova, compila il form.
Prodotti correlati

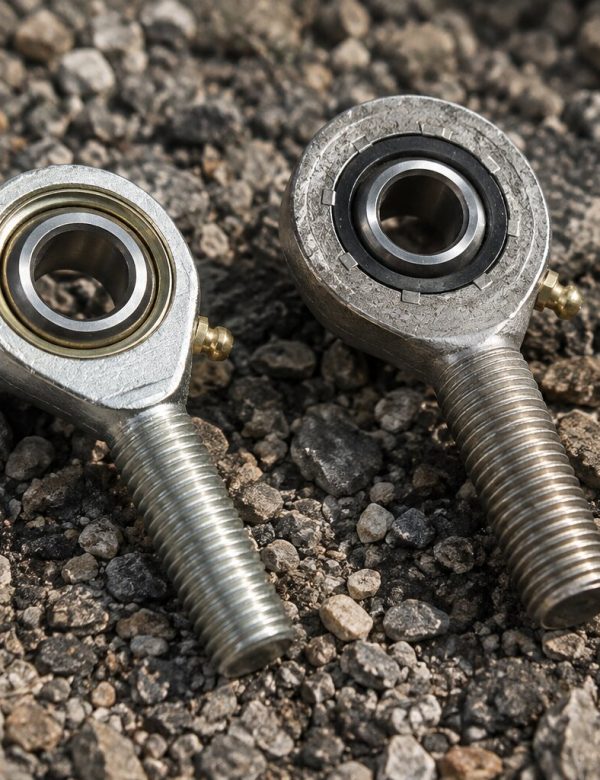

Valuta anche queste alternative: Quando è previsto un piano di manutenzione programmata e si preferisce la regolabilità del precarico tramite grasso. Per il collegamento angolare tra parti in alternativa al sistema stelo filettato più testa sferica. Per applicazioni con carichi radiali elevati dove la testa a snodo non è la soluzione più adatta.
