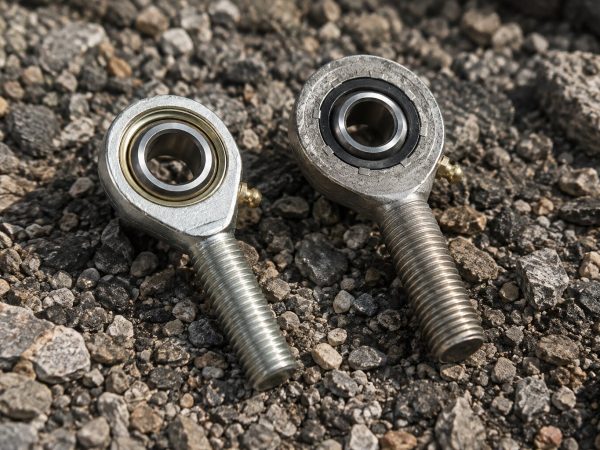

Teste a snodo rilubrificabili JFK
Teste a snodo JFK
- Stelo filettato maschio o femmina
- Nipplo di ingrassaggio integrato
- Manutenzione periodica
Le teste a snodo rilubrificabili JFK sono terminali articolati costituiti da uno stelo filettato e da una testa sferica alloggiata in una sede sferica corrispondente, che consente rotazione e oscillazione angolare per compensare disallineamenti tra gli elementi collegati. Sono dotate di nipplo di ingrassaggio integrato, che consente la rilubrificazione periodica della sede sferica per mantenere nel tempo la fluidità del movimento e ridurre l'usura da attrito.
Grazie alla combinazione di stelo filettato e testa sferica, le teste a snodo rilubrificabili JFK trasmettono forze di trazione e compressione lungo aste e tiranti, consentendo al contempo la rotazione e l'oscillazione necessarie quando gli elementi collegati non sono perfettamente allineati. Sono disponibili in versione con stelo filettato maschio o femmina, per adattarsi alle diverse configurazioni di montaggio. Sono realizzate in due tipi di accoppiamento (acciaio/acciaio e acciaio/bronzo) e, su richiesta, in acciaio inox AISI 316; tutte le dimensioni sono conformi alle norme DIN 648 K e UNI ISO 12240.
Versioni
Come scegliere la testa a snodo giusta
Le versioni differiscono per materiale, capacità di carico, temperatura massima e condizioni d’impiego.
Teste a snodo con stelo filettato maschio
Lo stelo termina con una filettatura esterna, per l'avvitamento diretto in un foro filettato dell'elemento da collegare. Disponibili con filettatura destra o sinistra per l'impiego in tiranti regolabili con doppio attacco. Serie: SA..E / SA..ES (acciaio/acciaio) e JAM (acciaio/bronzo).
Teste a snodo con stelo filettato femmina
Lo stelo presenta un foro filettato interno, per l'accoppiamento su un perno filettato o una vite passante dell'elemento da collegare. Soluzione adatta quando l'elemento di collegamento è già dotato di filettatura esterna. Serie: SI..E / SI..ES (acciaio/acciaio) e JAF (acciaio/bronzo).
Prestazioni
Caratteristiche costruttive e prestazionali
Testa sferica temprata alloggiata in sede sferica con nipplo di ingrassaggio integrato per la rilubrificazione periodica.
Oscillazione
Compensazione di disallineamenti angolari La testa sferica alloggiata nella sede corrispondente consente rotazione attorno all'asse dello stelo e oscillazione angolare per compensare disallineamenti tra gli elementi collegati.
Filettatura
Stelo maschio o femmina, destra o sinistra Disponibili con stelo filettato maschio o femmina, e con filettatura destra o sinistra per l'impiego in tiranti regolabili con attacchi contrapposti. La versione acciaio/bronzo dispone di una lunga filettatura esterna di registrazione.
Lubrificazione
Il nipplo di ingrassaggio consente la rilubrificazione periodica della sede sferica, mantenendo nel tempo la fluidità del movimento e riducendo l'usura da attrito.
Materiale
Acciaio temprato per stelo e testa sferica Stelo e testa sferica in acciaio temprato per garantire resistenza a trazione, compressione e usura anche in condizioni di carico dinamico. Nell'accoppiamento acciaio/acciaio le superfici di strisciamento sono temprate e trattate con lubrificante di rodaggio; nella versione acciaio/bronzo la sfera in acciaio temprato e cromato oscilla su un anello in bronzo.
Carico
Adatte a carichi assiali di trazione e compressione La configurazione stelo-testa sferica trasmette efficacemente forze di trazione e compressione lungo l'asse dell'asta o del tirante a cui sono applicate. Particolarmente indicate per applicazioni con carichi alternati e carichi d'urto.
Montaggio
Montaggio delle teste a snodo rilubrificabili
Il montaggio avviene per avvitamento dello stelo nell'elemento di collegamento, rispettando la coppia di serraggio prevista per la filettatura. Dopo il montaggio, effettuare la prima ingrassatura tramite il nipplo integrato prima della messa in servizio.
Metodi di montaggio
- Ingrassaggio iniziale e periodicoEffettuare la prima ingrassatura tramite il nipplo integrato prima della messa in servizio, quindi ripetere l'operazione agli intervalli previsti in funzione delle condizioni operative.
Dati tecnici
- Oscillazione
- Compensazione di disallineamenti angolari
- Filettatura
- Stelo maschio o femmina, destra o sinistra
- Materiale
- Acciaio temprato per stelo e testa sferica
- Carico
- Adatte a carichi assiali di trazione e compressione
Applicazioni
Settori applicativi
Componenti e supporto applicativo per ogni ambiente industriale.
Automazione industriale
Aste di comando e tiranti in sistemi di movimentazione, dove la rilubrificazione periodica è compatibile con i piani di manutenzione programmata.
Macchine movimento terra
Cilindri idraulici e pneumatici, sistemi di collegamento tra parti soggette a carichi elevati e disallineamenti dinamici.
Carpenteria e lavorazioni meccaniche
Sistemi di regolazione e collegamento tra parti meccaniche dove è richiesta compensazione angolare con possibilità di rilubrificazione.
Agricoltura
Tiranti e aste di regolazione su macchine agricole, dove condizioni gravose rendono utile la possibilità di rilubrificazione periodica.Documenti tecnici
