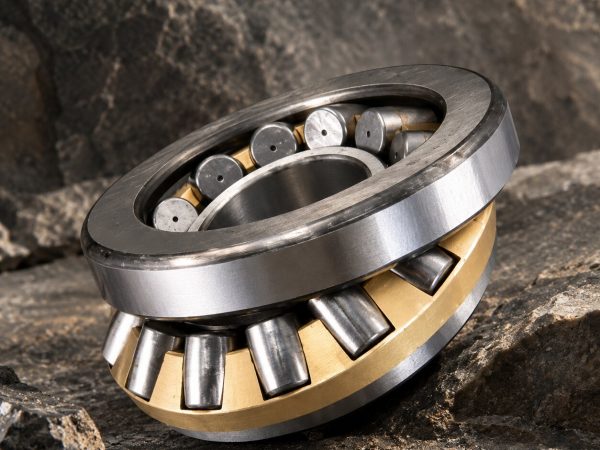

Cuscinetti assiali orientabili a rulli JFK

Cuscinetti a rulli JFK

  • Carichi assiali e radiali combinati
  • Orientabili
  • Velocità relativamente elevate

I cuscinetti assiali orientabili a rulli, detti anche reggispinta orientabile a rulli, sono cuscinetti assiali scomponibili a semplice effetto con rulli asimmetrici. Trasmettono le forze con un angolo di contatto verso l'asse centrale, che consente di sopportare forze radiali fino al 55% delle forze assiali applicate: una caratteristica che li distingue nettamente dai cuscinetti assiali a rulli cilindrici, progettati esclusivamente per carichi assiali puri.

JFK Group offre cuscinetti assiali orientabili a rulli nelle serie 292, 293 e 294. I componenti di ogni cuscinetto assiale orientabile a rulli JFK sono scomponibili: ralla per albero (WS), ralla per alloggiamento (GS) e gruppo rulli-gabbia (K) possono essere montati separatamente. Disponibili con ralla per alloggiamento piana o sferica; la versione con ralla sferica consente di compensare errori di allineamento tra le superfici di appoggio. Per la versione a doppio effetto è disponibile una ralla intermedia (ZS).

Il cuscinetto assiale orientabile a rulli, o reggispinta orientabile a rulli, trova impiego tipico in alberi verticali pesanti, macchine per stampaggio, presse e applicazioni con carichi assiali e radiali combinati ad alta intensità.

Versioni

Come scegliere il cuscinetto assiale orientabile a rulli giusto

La scelta dipende principalmente dalla presenza di carichi radiali combinati e dalla necessità di compensare errori di allineamento tra le superfici di appoggio.

  1. Versione con ralla per alloggiamento piana

    La versione standard. Ralla per alloggiamento (GS) con superficie di appoggio piana. Richiede superfici di appoggio perfettamente perpendicolari all'asse. Scomponibile in ralla per albero (WS), ralla per alloggiamento (GS) e gruppo rulli-gabbia (K). Versione standard · Superfici di appoggio piane · Scomponibile

  2. Versione con ralla per alloggiamento sferica

    Ralla per alloggiamento (GS) con superficie sferica che consente di compensare errori di allineamento angolare tra le superfici di appoggio, eliminando la necessità di lavorazioni di precisione sulle superfici di contatto. La stessa funzione può essere ottenuta con piastre di appoggio dedicate. Compensazione disallineamenti · Ralla sferica · Montaggio semplificato

Prestazioni

Caratteristiche costruttive e prestazionali

Rulli asimmetrici con angolo di contatto verso l'asse per carichi assiali e radiali combinati e velocità relativamente elevate.

Vantaggio

Carico

Carichi assiali elevati con componente radiale fino al 55% L'angolo di contatto verso l'asse centrale consente di sopportare forze radiali fino al 55% delle forze assiali applicate. Per JFK Group il carico minimo deve essere del 2% del coefficiente di carico dinamico.

Vantaggio

Orientabilità

Compensazione errori di allineamento La versione con ralla per alloggiamento sferica compensa errori di allineamento angolare tra le superfici di appoggio. In alternativa, piastre di appoggio dedicate consentono la stessa funzione con ralla piana.

Vantaggio

Velocità

Rispetto ai cuscinetti assiali a rulli cilindrici, i cuscinetti assiali orientabili a rulli ammettono velocità relativamente più elevate grazie alla geometria dei rulli asimmetrici.

Vantaggio

Struttura

Scomponibile, componenti separabili Ralla per albero (WS), ralla per alloggiamento (GS) e gruppo rulli-gabbia (K) possono essere montati separatamente. I cuscinetti assiali orientabili a rulli sono disponibili anche come parti singole.

Vantaggio

Gabbie

Ottone massiccio o acciaio Gabbie in ottone massiccio (MB) o acciaio massiccio (FB) a seconda delle dimensioni e delle condizioni operative.

Vantaggio

Tolleranze

Normale (PN) come standard Prodotti con tolleranza Normale (PN) come standard. Su richiesta disponibili in P6 e P5 per dimensioni maggiori.

Montaggio

Montaggio dei cuscinetti assiali orientabili

I cuscinetti assiali orientabili a rulli sono scomponibili e i componenti possono essere montati separatamente. Le superfici di appoggio devono essere perpendicolari all'asse del cuscinetto, salvo nelle versioni con ralla sferica. In caso di avviamento a basse temperature o lubrificante viscoso può essere necessario un carico minimo maggiore.

Metodi di montaggio

  1. Montaggio separato dei componentiRalla per albero (WS), ralla per alloggiamento (GS) e gruppo rulli-gabbia (K) si montano indipendentemente, semplificando l'installazione anche in spazi ridotti.
  2. Montaggio con ralla sfericaLa ralla per alloggiamento sferica consente di compensare errori di perpendicolarità delle superfici di appoggio, semplificando il montaggio e riducendo i requisiti di lavorazione.
  3. Versione a doppio effettoPer carichi assiali in entrambe le direzioni: si aggiunge una ralla intermedia (ZS) tra due unità a semplice effetto. Le ralle intermedie devono avere le stesse qualità e durezza delle ralle per cuscinetti.

Dati tecnici

Carico
Carichi assiali elevati con componente radiale fino al 55%
Orientabilità
Compensazione errori di allineamento
Struttura
Scomponibile, componenti separabili
Gabbie
Ottone massiccio o acciaio
Tolleranze
Normale (PN) come standard

Applicazioni

Settori applicativi

Componenti e supporto applicativo per ogni ambiente industriale.

Scopri
Cuscinetti a rulli JFK

Automazione industriale

Macchine per stampaggio a iniezione e presse con carichi assiali e radiali combinati elevati. La capacità di sopportare carichi radiali fino al 55% del carico assiale li rende adatti a configurazioni dove i cuscinetti assiali puri non bastano.
Scopri
Cuscinetti a rulli JFK

Trasmissioni e assali

Alberi verticali pesanti in riduttori e sistemi di trasmissione con carichi assiali predominanti e componente radiale significativa. Le velocità relativamente elevate ammesse li rendono adatti anche ad applicazioni con cicli continui.
Scopri
Cuscinetti a rulli JFK

Carpenteria e lavorazioni meccaniche

Presse e macchine utensili con carichi assiali elevati e componenti radiali. La versione con ralla sferica compensa eventuali errori di perpendicolarità delle superfici di appoggio senza richiedere lavorazioni aggiuntive.
Scopri
Cuscinetti a rulli JFK

MMT / Macchine movimento terra

Sistemi di rotazione e sollevamento con carichi assiali e radiali combinati in condizioni operative gravose. La robustezza strutturale e la capacità di gestire carichi combinati garantiscono affidabilità nelle applicazioni più severe.

Contatti

Richiedi informazioni su questo prodotto

Per informazioni tecniche, preventivi o campioni di prova, compila il form.

    Leggi l’informativa privacy (si apre in una nuova scheda)

    * Campi obbligatori

    Prodotti correlati

    Valuta anche queste alternative: Quando il carico è esclusivamente assiale senza componente radiale, i cuscinetti assiali a rulli cilindrici offrono maggiore rigidità e insensibilità agli urti. Per carichi assiali moderati senza componente radiale, i cuscinetti assiali a sfere offrono la soluzione più semplice ed economica. Quando il carico è prevalentemente radiale con disallineamenti significativi, i cuscinetti radiali orientabili a rulli sono la soluzione dedicata.
