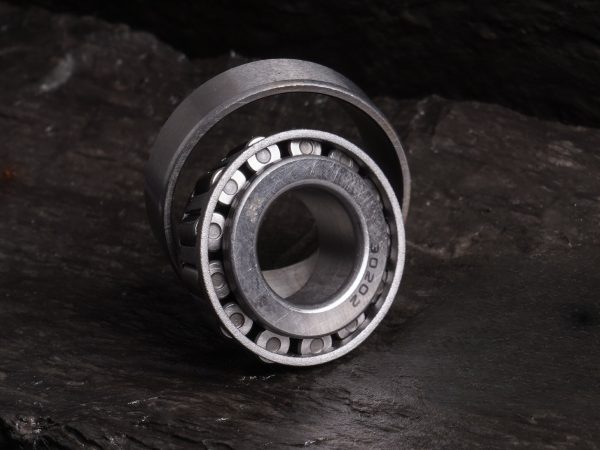

Cuscinetti a rulli conici JFK
Cuscinetti a rulli JFK
- Carichi combinati elevati
- Momenti ribaltanti
- Angolo di contatto fino a 30°
I cuscinetti a rulli conici, o cuscinetti conici, sono cuscinetti generalmente scomponibili con piste coniche su anello interno ed esterno, progettati per sopportare carichi radiali, assiali e momenti ribaltanti elevati. Il contatto lineare tra rulli e piste garantisce una capacità di carico superiore ai cuscinetti a sfere, mentre l'angolo di contatto determina la distribuzione tra componente radiale e assiale: più è grande, maggiore è la spinta assiale sopportabile.
JFK Group offre cuscinetti a rulli conici a una corona nelle serie 302, 303, 313, 320, 322, 323, 329, 330, 331, 332 e T.
Il cuscinetto a rulli conici è nella maggior parte dei casi componibile: l'anello interno con il gruppo rulli-gabbia (cono) può essere separato dall'anello esterno (coppa), semplificando il montaggio. Disponibili anche in IKOS Design: unità preimpostate non scomponibili con precarico definito in fabbrica, pronte al montaggio senza regolazione.
I cuscinetti a rulli conici si montano generalmente in coppia o in configurazioni a O o a X per gestire carichi assiali in entrambe le direzioni. I cuscinetti a rulli conici trovano impiego tipico in riduttori, trasmissioni, ruote di veicoli, macchine utensili, macchine per l'edilizia e applicazioni agricole.
Versioni
Come scegliere il cuscinetto a rulli conici giusto
La scelta dipende principalmente dall'entità del carico assiale, dalla necessità o meno di regolazione del gioco in montaggio e dagli ingombri disponibili.
Cuscinetti a rulli conici standard a una corona
La versione più diffusa. I cuscinetti conici a rulli componibili in cono (anello interno con gruppo rulli-gabbia) e coppa (anello esterno). Il profilo logaritmico delle superfici di rotolamento garantisce distribuzione ottimale delle sollecitazioni ed elimina le sollecitazioni di spigolo. Il gioco assiale o il precarico si regolano in fase di montaggio agendo sulla posizione di cono e coppa. Da montare in coppia o in configurazione a O o a X per gestire carichi assiali in entrambe le direzioni. Scomponibili · Profilo logaritmico · Regolazione gioco in montaggio
Cuscinetti a rulli conici in IKOS Design
Unità preimpostate non scomponibili con precarico definito in fabbrica. Eliminano la necessità di regolazione in montaggio, riducendo i tempi di installazione e garantendo prestazioni costanti e ripetibili. I cuscinetti a rulli conici in IKOS Design si prestano ad applicazioni dove la precisione di precarico è critica o dove la regolazione in campo non è praticabile. Precarico definito in fabbrica · Pronte al montaggio · Nessuna regolazione
Prestazioni
Caratteristiche costruttive e prestazionali
Piste coniche e profilo logaritmico dei rulli per carichi combinati elevati e lunga durata operativa.
Tolleranze
Normale (PN) come standard Prodotti con tolleranza Normale (PN) come standard. Su richiesta disponibili in P6 e P5.
Carico
Carichi radiali, assiali e momenti ribaltanti La geometria conica consente di sopportare carichi radiali, assiali e momenti ribaltanti contemporaneamente. La componente assiale sopportabile aumenta con l'angolo di contatto.
Profilo dei rulli
Logaritmico per distribuzione ottimale Il profilo logaritmico delle superfici di rotolamento del cuscinetto conico garantisce distribuzione uniforme delle sollecitazioni lungo tutta la lunghezza del rullo, eliminando le sollecitazioni di spigolo e aumentando la durata operativa.
Montaggio
Generalmente in coppia I cuscinetti conici sono generalmente montati in coppia o in configurazioni a O o a X per gestire carichi assiali in entrambe le direzioni. Il gioco assiale o il precarico si regolano agendo sulla posizione relativa di cono e coppa. Versione IKOS Design non richiede regolazione.
Scomponibilità
Cono e coppa separabili La scomponibilità in cono e coppa semplifica notevolmente il montaggio e la sostituzione dei componenti, consentendo di montare i due elementi indipendentemente.
Gioco interno
Regolato in montaggio per la versione standard Per la versione standard il gioco assiale o il precarico si ottiene in fase di montaggio. Per IKOS Design il precarico è definito in fabbrica e non richiede regolazione.
Montaggio
Montaggio dei cuscinetti a rulli conici
I cuscinetti conici a rulli standard si montano in coppia. Il gioco assiale o il precarico si regola agendo sulla posizione relativa di cono e coppa: la regolazione è fondamentale per garantire le prestazioni previste. Per la versione IKOS Design il precarico è già definito in fabbrica e non è necessaria alcuna regolazione.
Metodi di montaggio
- Disposizione a OLe linee di carico divergono verso l'asse. Il cuscinetto conico a rulli sopporta carichi assiali in entrambe le direzioni con elevata rigidità. Adatta per momenti ribaltanti importanti.
- Disposizione a XLe linee di carico convergono verso l'asse. Sopporta carichi assiali in entrambe le direzioni con rigidità inferiore alla disposizione a O. Meno indicata per momenti ribaltanti elevati.
- Montaggio IKOS DesignUnità preimpostata pronta al montaggio. Il precarico è definito in fabbrica: nessuna regolazione necessaria. Installazione rapida con prestazioni garantite e ripetibili.
Dati tecnici
- Tolleranze
- Normale (PN) come standard
- Carico
- Carichi radiali, assiali e momenti ribaltanti
- Profilo dei rulli
- Logaritmico per distribuzione ottimale
- Montaggio
- Generalmente in coppia
- Scomponibilità
- Cono e coppa separabili
- Gioco interno
- Regolato in montaggio per la versione standard
Applicazioni
Settori applicativi
Componenti e supporto applicativo per ogni ambiente industriale.
Trasmissioni e assali
Riduttori, cambi e sistemi di trasmissione con carichi combinati radiali e assiali elevati. La versione IKOS Design riduce i tempi di montaggio e garantisce prestazioni costanti anche in produzioni di serie.
Automotive / Truck & Bus
Ruote, differenziali e sistemi di trasmissione soggetti a carichi combinati elevati e momenti ribaltanti. I cuscinetti a rulli conici sono la scelta standard per la grande maggioranza delle applicazioni ruota nel settore truck.
Agricoltura
Trasmissioni di macchine agricole con carichi combinati e momenti ribaltanti in condizioni operative gravose. La robustezza strutturale e la disponibilità in versioni speciali garantiscono affidabilità nel tempo.
MMT / Macchine movimento terra
Riduttori di trazione, sistemi di rotazione e trasmissioni soggetti a carichi elevati, urti e vibrazioni. Il profilo logaritmico dei rulli e la capacità di sopportare momenti ribaltanti li rendono adatti alle applicazioni più gravose.Documenti tecnici
Contatti
Richiedi informazioni su questo prodotto
Per informazioni tecniche, preventivi o campioni di prova, compila il form.
Prodotti correlati
Valuta anche queste alternative: Quando il carico è prevalentemente radiale senza componente assiale significativa, i cuscinetti a rulli cilindrici offrono capacità di carico radiale superiore con velocità più elevate. Quando ai carichi combinati si aggiungono disallineamenti significativi tra sede e albero, i cuscinetti orientabili a rulli offrono tolleranza agli errori di allineamento. Quando il carico assiale è predominante e la velocità è elevata, i cuscinetti a contatto obliquo a sfere offrono la stessa funzione con attrito inferiore e velocità maggiori.
