Gabbie a rullini K – KBK – KZK JFK
Cuscinetti a rullini JFK
- Soluzione più compatta
- Piste su albero e alloggiamento

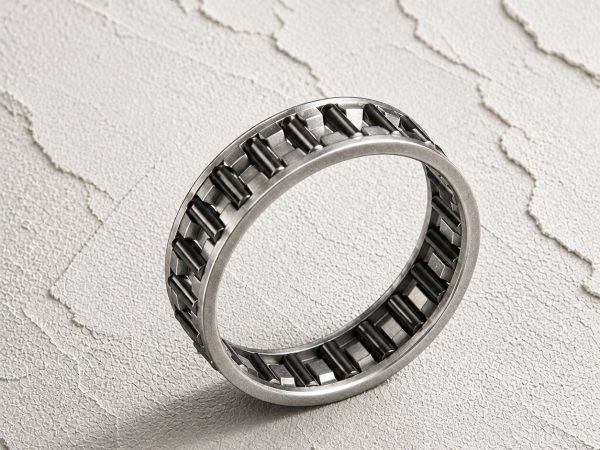

Le gabbie a rullini sono assiemi di rullini trattenuti da una gabbia in acciaio stampato, senza anello interno né esterno: i rullini scorrono direttamente sulle superfici di albero e alloggiamento, che devono essere temprate e rettificate. L'assenza degli anelli consente di ridurre al minimo l'ingombro radiale e di massimizzare il numero di rullini nello spazio disponibile, ottenendo la massima capacità di carico radiale per diametro interno.
JFK Group offre gabbie a rullini nelle serie K (per applicazioni su albero e alloggiamento cilindrici), KBK (con rullini più piccoli per applicazioni con passi ridotti) e KZK (per applicazioni con rullini a sezione ridotta). Le superfici di albero e alloggiamento che fungono da piste devono essere temprate a una durezza minima di 58 HRC e rettificate con rugosità adeguata.
La gabbia a rullini trova impiego tipico in applicazioni come manovelle, bielle, sistemi oscillanti e ovunque l'ingombro radiale sia il parametro critico e le superfici di albero e alloggiamento possano essere trattate.
Versioni
Tre serie: come scegliere la gabbia a rullini giusta
La scelta dipende dal diametro interno, dal passo dei rullini richiesto e dagli ingombri disponibili.
Gabbie a rullini K
La serie standard. Gabbia in acciaio stampato con rullini cilindrici. Funzionano direttamente sulle superfici di albero e alloggiamento, che devono essere temprate e rettificate. Le gabbie a rullini K sono disponibili in un'ampia gamma di dimensioni. Serie standard · Rullini cilindrici · Piste su albero e alloggiamento
Gabbie a rullini KBK
Gabbia con rullini di diametro ridotto rispetto alla serie K. Le gabbie a rullini KBK sono adatte per applicazioni con passi ridotti o dove è richiesta una distribuzione più fitta dei rullini. Le superfici di albero e alloggiamento devono essere temprate e rettificate. Rullini di diametro ridotto · Passo ridotto · Distribuzione più fitta
Gabbie a rullini KZK
Gabbia con rullini a sezione ridotta per applicazioni con ingombri particolarmente ridotti. Le superfici di albero e alloggiamento delle gabbie a rullini KZK devono essere temprate e rettificate. Rullini a sezione ridotta · Ingombri minimi · Piste su albero e alloggiamento
Prestazioni
Caratteristiche costruttive e prestazionali
Struttura senza anelli per ingombro minimo e massima capacità di carico radiale nello spazio disponibile.
Velocità
Basse e medie velocità Adatte a velocità basse e medie, tipiche delle applicazioni di manovella e sistemi oscillanti. Per velocità più elevate si valutano gli astucci a rullini o i cuscinetti NK/NKI.
Gabbie
Acciaio stampato Gabbie in acciaio stampato per tutte le serie. La gabbia trattiene i rullini e garantisce la loro distribuzione uniforme sulla superficie di scorrimento.
Carico
Massima capacità di carico radiale per ingombro L'assenza degli anelli e il numero massimo di rullini nello spazio disponibile garantiscono la massima capacità di carico radiale a parità di ingombro. Adatte a carichi radiali elevati in spazi minimi.
Ingombro
Soluzione più compatta disponibile Senza anelli interno ed esterno, le gabbie a rullini offrono l'ingombro radiale più ridotto possibile. La soluzione ideale quando lo spazio è il vincolo principale e le superfici di albero e alloggiamento possono essere trattate.
Piste
Su albero e alloggiamento Le superfici di albero e alloggiamento fungono direttamente da piste. Devono essere temprate a una durezza minima di 58 HRC e rettificate con rugosità adeguata per garantire le prestazioni previste.
Lubrificazione
La lubrificazione deve essere assicurata prima della messa in servizio e periodicamente durante il funzionamento tramite i canali di lubrificazione sull'albero o sull'alloggiamento.
Montaggio
Montaggio delle gabbie a rullini
Le gabbie a rullini si montano direttamente tra le superfici di albero e alloggiamento, che devono essere preventivamente temprate e rettificate. Prima del montaggio verificare che le superfici rispettino le tolleranze, la durezza e la rugosità richieste. La lubrificazione deve essere assicurata prima della messa in servizio.
Metodi di montaggio
- Montaggio tra albero e alloggiamentoLa gabbia con i rullini si posiziona direttamente tra le superfici di albero e alloggiamento già trattate. Non richiede attrezzi speciali ma le superfici devono essere preparate correttamente.
- Verifica delle superficiPrima del montaggio verificare durezza (min. 58 HRC), tolleranze dimensionali e rugosità delle superfici di albero e alloggiamento. Superfici non conformi compromettono le prestazioni e la durata operativa.
Dati tecnici
- Velocità
- Basse e medie velocità
- Gabbie
- Acciaio stampato
- Carico
- Massima capacità di carico radiale per ingombro
- Ingombro
- Soluzione più compatta disponibile
- Piste
- Su albero e alloggiamento
Applicazioni
Settori applicativi
Componenti e supporto applicativo per ogni ambiente industriale.
Automazione industriale
Applicazioni di manovella e bielle in macchine automatizzate con carichi radiali elevati e ingombri ridotti. La struttura senza anelli massimizza la capacità di carico nello spazio disponibile.
Carpenteria e lavorazioni meccaniche
Sistemi oscillanti e applicazioni di manovella in macchine utensili dove l'ingombro radiale è il vincolo principale. Il costo ridotto rispetto alle versioni con anelli le rende economicamente vantaggiose per applicazioni in serie.
Trasmissioni e assali
Sistemi di trasmissione con carichi radiali elevati in spazi particolarmente ridotti dove le versioni NK/NKI non sono applicabili per ragioni di ingombro.
MMT / Macchine movimento terra
Attuatori e sistemi di movimentazione con carichi radiali elevati e ingombri minimi in condizioni operative gravose. La massima capacità di carico per ingombro le rende adatte anche alle applicazioni più sollecitate.
Contatti
Richiedi informazioni su questo prodotto
Per informazioni tecniche, preventivi o campioni di prova, compila il form.
Prodotti correlati
Valuta anche queste alternative: Quando le superfici di albero e alloggiamento non possono essere trattate, i cuscinetti NK/NKI offrono la stessa capacità di carico con anelli propri. Per applicazioni con velocità più elevate o dove è preferibile un'unità con anello esterno stampato integrato, gli astucci a rullini offrono montaggio semplificato. Quando si vuole impiegare le gabbie a rullini su albero non trattato, l'anello interno IR consente di evitare la tempra dell'albero.
Anelli interni IR JFK
Gli anelli interni IR sono componenti separati progettati per l'impiego insieme ai cuscinetti a rullini privi di anello interno: i cuscinetti NK, gli astucci…
Astucci a rullini JFK
Gli astucci a rullini, o cuscinetti ad astuccio, sono cuscinetti a rullini con anello esterno in lamiera d'acciaio stampata a pareti sottili, con gruppo…
