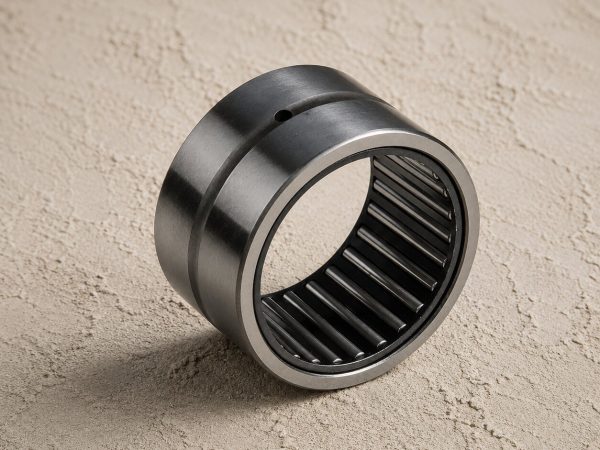

Cuscinetti a rullini NK – NKI JFK
Cuscinetti a rullini NK - NKI JFK
- Sezione radiale ridotta
- Con o senza anello interno
I cuscinetti a rullini NK e NKI sono cuscinetti radiali a sezione molto bassa e alta capacità di carico: rispetto ai cuscinetti a sfere di pari diametro interno, l'elevato numero di rullini e il contatto lineare con le piste garantiscono una portata radiale nettamente superiore. Le due versioni differiscono per l'anello interno: i cuscinetti NK ne sono privi e lavorano direttamente sull'albero, che deve essere temprato e rettificato; i cuscinetti NKI includono l'anello interno stampato e si montano anche su alberi non trattati.
JFK Group dota sia i cuscinetti NK che i cuscinetti NKI di fori di lubrificazione sull'anello esterno come standard. Ogni gabbia a rullini JFK è in acciaio stampato, disponibile in versione standard e con suffissi specifici per varianti di tenuta e lubrificazione.
I cuscinetti a rullini NK e NKI trovano impiego tipico in riduttori, attuatori, sistemi compatti ad alto carico e applicazioni dove gli ingombri radiali sono il vincolo principale.
Versioni
Due versioni: come scegliere il cuscinetto a rullini NK o NKI
La scelta dipende principalmente dalle caratteristiche dell'albero. La versione NK richiede una superficie d'albero temprata e rettificata che funge da pista interna; la versione NKI include l'anello interno e può essere impiegata su alberi non trattati.
Cuscinetti a rullini NK
Senza anello interno. I rullini scorrono direttamente sulla superficie dell'albero, che deve essere temprata e rettificata con tolleranza e rugosità adeguate. La sezione trasversale è la più ridotta possibile a parità di diametro interno, massimizzando la capacità di carico nell'ingombro disponibile. Dotati di fori di lubrificazione sull'anello esterno come standard. Senza anello interno · Sezione minima · Albero temprato e rettificato
Cuscinetti a rullini NKI
Con anello interno stampato. Consentono l'impiego su alberi cilindrici non trattati, semplificando il progetto e riducendo i costi di lavorazione dell'albero. La sezione trasversale è leggermente maggiore rispetto alla versione NK per via dell'anello interno. Dotati di fori di lubrificazione sull'anello esterno come standard. Con anello interno · Alberi non trattati · Montaggio semplificato
Prestazioni
Caratteristiche costruttive e prestazionali
Sezione trasversale minima e contatto lineare tra rullini e piste per elevata capacità di carico radiale negli ingombri più ridotti.
Carico
Elevata capacità di carico Elevata capacità di carico radiale Il contatto lineare tra rullini e piste garantisce capacità di carico radiale nettamente superiore ai cuscinetti a sfere di pari diametro interno. I cuscinetti a rullini sono adatti a carichi radiali elevati anche in spazi ridotti.
Velocità
Basse e medie velocità I cuscinetti a rullini sono adatti a velocità basse e medie. Per velocità più elevate si valutano gli astucci a rullini o i cuscinetti a sfere.
Ingombro
Sezione radiale minima L'altezza di sezione molto bassa li rende la soluzione ideale quando lo spazio radiale è il vincolo principale. La versione NK ha sezione ancora più ridotta rispetto alla NKI.
Albero
Temprato e rettificato NK: temprato e rettificato · NKI: non trattato La versione NK richiede albero temprato e rettificato con tolleranza e rugosità adeguate che fungono da pista interna. La versione NKI include l'anello interno e non richiede trattamenti sull'albero.
Lubrificazione
Fori di lubrificazione sull'anello esterno Dotati di fori di lubrificazione sull'anello esterno come standard per rilubrificazione periodica. La lubrificazione è necessaria per garantire le prestazioni e la durata operativa previste.
Gabbie
Acciaio stampato Gabbie in acciaio stampato come standard per entrambe le versioni.
Montaggio
Montaggio dei cuscinetti a rullini NK e NKI
I cuscinetti a rullini NK si montano sull'albero che funge da pista interna: la superficie deve essere temprata e rettificata con tolleranza e rugosità adeguate. I cuscinetti NKI si montano con interferenza sull'albero tramite l'anello interno. La lubrificazione deve essere assicurata prima della messa in servizio e periodicamente durante il funzionamento.
Metodi di montaggio
- NK: montaggio su albero temprato e rettificatoL'anello esterno con il gruppo rullini-gabbia si posiziona direttamente sull'albero trattato. Verificare che la superficie dell'albero rispetti le tolleranze e la rugosità richieste prima del montaggio.
- NKI: pressatura sull'albero tramite anello internoL'anello interno stampato consente il montaggio per pressatura sull'albero cilindrico non trattato, con attrezzo di montaggio che applica la forza sull'anello interno. Non applicare mai la forza attraverso i rullini.
Dati tecnici
- Carico
- Elevata capacità di carico
- Velocità
- Basse e medie velocità
- Ingombro
- Sezione radiale minima
- Albero
- Temprato e rettificato
- Lubrificazione
- Fori di lubrificazione sull'anello esterno
- Gabbie
- Acciaio stampato
Applicazioni
Settori applicativi
Componenti e supporto applicativo per ogni ambiente industriale.
Automazione industriale
Riduttori e attuatori compatti con carichi radiali elevati e spazio radiale ridotto. La versione NKI semplifica il progetto eliminando la necessità di trattare l'albero.
Trasmissioni e assali
Sistemi di trasmissione con carichi radiali elevati in ingombri ridotti. La capacità di carico superiore ai cuscinetti a sfere li rende adatti anche ad applicazioni con cicli di carico discontinui.
Carpenteria e lavorazioni meccaniche
Macchine utensili e sistemi di posizionamento con carichi radiali elevati in spazi ridotti. La sezione minima della versione NK massimizza la capacità di carico nell'ingombro disponibile.
MMT / Macchine movimento terra
Attuatori e sistemi di movimentazione con carichi radiali elevati in condizioni operative gravose. La robustezza strutturale e la capacità di carico superiore ai cuscinetti a sfere garantiscono affidabilità anche nelle applicazioni più severe.
Contatti
Richiedi informazioni su questo prodotto
Per informazioni tecniche, preventivi o campioni di prova, compila il form.
Prodotti correlati
Valuta anche queste alternative: Quando si vuole impiegare la versione NK su albero non trattato, l'anello interno IR consente di evitare la tempra dell'albero mantenendo la sezione minima della versione NK. Per applicazioni con velocità più elevate o dove è preferibile una soluzione con anello esterno stampato a pareti sottili, gli astucci a rullini offrono una sezione ancora più ridotta. Quando l'ingombro è il parametro critico e le superfici di albero e alloggiamento possono essere trattate, le gabbie a rullini offrono la soluzione più compatta ed economica.
