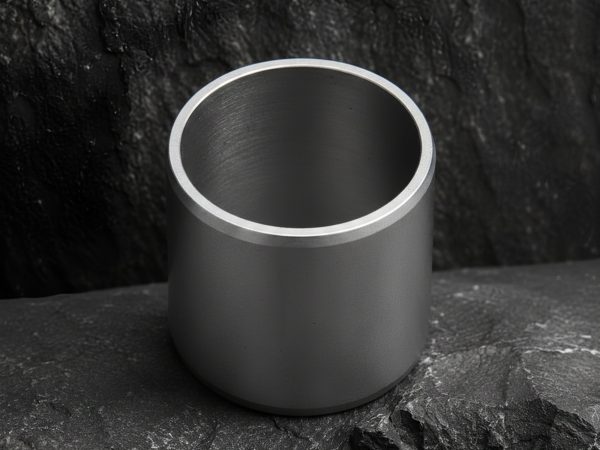

Anelli interni IR JFK

Cuscinetti a rullini JFK

  • Complemento per cuscinetti senza anello
  • Superficie di scorrimento ottimizzata
  • Larghezze maggiorate disponibili

Gli anelli interni IR sono componenti separati progettati per l'impiego insieme ai cuscinetti a rullini privi di anello interno: i cuscinetti NK, gli astucci a rullini HK/BK e le gabbie a rullini K/KBK/KZK. Montati sull'albero, forniscono la pista di scorrimento per i rullini ed eliminano la necessità di temprare e rettificare l'albero stesso, semplificando il progetto e riducendo i costi di lavorazione. Gli anelli interni per cuscinetti a rullini della serie IR sono realizzati in acciaio temprato e rettificato con la durezza e la rugosità richieste.

JFK Group offre l'anello interno IR in diverse larghezze, incluse versioni con larghezza maggiorata rispetto al cuscinetto abbinato, adatte per applicazioni con spostamento assiale elevato tra albero e alloggiamento. Disponibile con fori di lubrificazione per garantire la rilubrificazione tramite l'albero.

Versioni

Come scegliere l'anello interno IR giusto

La scelta dipende principalmente dalla presenza o meno di spostamento assiale tra albero e alloggiamento nell'applicazione. La larghezza standard copre gli abbinamenti diretti con il cuscinetto; la larghezza maggiorata è necessaria quando il cuscinetto deve poter scorrere assialmente sull'anello.

  1. Anello interno IR con larghezza standard

    Larghezza corrispondente al cuscinetto abbinato (NK, HK/BK o K/KBK/KZK). La soluzione di riferimento per applicazioni dove non è previsto spostamento assiale tra albero e alloggiamento, con pista di scorrimento allineata al cuscinetto. Larghezza pari al cuscinetto · Abbinamento diretto · Nessuno spostamento assiale

  2. Anello interno IR con larghezza maggiorata

    Larghezza maggiorata rispetto al cuscinetto abbinato, per applicazioni con spostamento assiale elevato tra albero e alloggiamento. Consente al cuscinetto di scorrere assialmente sull'anello interno mantenendo il contatto con la pista di scorrimento, senza richiedere guide aggiuntive. Spostamento assiale elevato · Scorrimento del cuscinetto sull'anello · Nessuna guida aggiuntiva

Prestazioni

Caratteristiche costruttive e prestazionali

Superficie di scorrimento ottimizzata per rullini, con possibilità di spostamento assiale e montaggio su alberi non trattati.

Vantaggio

Funzione

Pista interna per cuscinetti senza anello Fornisce una superficie di scorrimento ottimizzata per i rullini dei cuscinetti NK, HK/BK e K/KBK/KZK, eliminando la necessità di temprare e rettificare l'albero. Consente di montare cuscinetti senza anello interno su alberi non trattati.

Vantaggio

Larghezza

Standard e maggiorata disponibili Disponibili in larghezza standard, corrispondente al cuscinetto abbinato, e in larghezza maggiorata per applicazioni con spostamento assiale elevato tra albero e alloggiamento. La larghezza maggiorata consente al cuscinetto di scorrere assialmente sull'anello interno.

Vantaggio

Lubrificazione

Fori di lubrificazione disponibili Disponibili con fori di lubrificazione per garantire la rilubrificazione tramite l'albero, nelle applicazioni dove la lubrificazione dall'esterno non è praticabile.

Vantaggio

Materiale

Acciaio temprato e rettificato Realizzati in acciaio temprato e rettificato per garantire la durezza e la rugosità superficiale richieste per il corretto funzionamento dei rullini.

Vantaggio

Compatibilità

Con cuscinetti NK, HK/BK, K/KBK/KZK Progettati per essere abbinati ai cuscinetti a rullini senza anello interno della gamma JFK: NK, astucci HK/BK e gabbie K/KBK/KZK.

Montaggio

Montaggio dell'anello interno IR

L'anello interno IR si monta sull'albero con interferenza, prima del posizionamento del cuscinetto. Il cuscinetto si monta poi sull'anello interno. Per le versioni con larghezza maggiorata, verificare che lo spostamento assiale previsto rientri nella larghezza disponibile dell'anello.

Metodi di montaggio

  1. Pressatura sull'alberoL'anello interno si monta sull'albero per pressatura. Verificare le tolleranze di accoppiamento prima del montaggio.
  2. Montaggio del cuscinetto sull'anelloDopo aver montato l'anello interno sull'albero, il cuscinetto a rullini si posiziona sull'anello interno. La superficie esterna dell'anello funge da pista per i rullini.

Dati tecnici

Funzione
Pista interna per cuscinetti senza anello
Larghezza
Standard e maggiorata disponibili
Lubrificazione
Fori di lubrificazione disponibili
Materiale
Acciaio temprato e rettificato
Compatibilità
Con cuscinetti NK, HK/BK, K/KBK/KZK

Applicazioni

Settori applicativi

Componenti e supporto applicativo per ogni ambiente industriale.

Scopri
Cuscinetti a rullini JFK

Automazione industriale

Applicazioni con cuscinetti NK o astucci su alberi che non possono essere trattati termicamente. L'anello interno IR elimina la necessità di lavorazioni speciali sull'albero, semplificando il progetto e riducendo i costi.
Scopri
Cuscinetti a rullini JFK

Trasmissioni e assali

Sistemi di trasmissione con spostamento assiale tra albero e alloggiamento. Le versioni con larghezza maggiorata consentono lo scorrimento assiale del cuscinetto sull'anello interno senza richiedere guide aggiuntive.
Scopri
Cuscinetti a rullini JFK

Carpenteria e lavorazioni meccaniche

Macchine utensili con alberi che non possono essere temprati per ragioni costruttive o di costo. L'anello interno IR consente di impiegare cuscinetti a rullini senza modificare il progetto dell'albero.
Scopri
Cuscinetti a rullini JFK

MMT / Macchine movimento terra

Attuatori e sistemi di movimentazione dove la semplicità costruttiva e la riduzione dei costi di lavorazione sono parametri critici nella scelta del componente.

Contatti

Richiedi informazioni su questo prodotto

Per informazioni tecniche, preventivi o campioni di prova, compila il form.

    Leggi l’informativa privacy (si apre in una nuova scheda)

    * Campi obbligatori

    Prodotti correlati

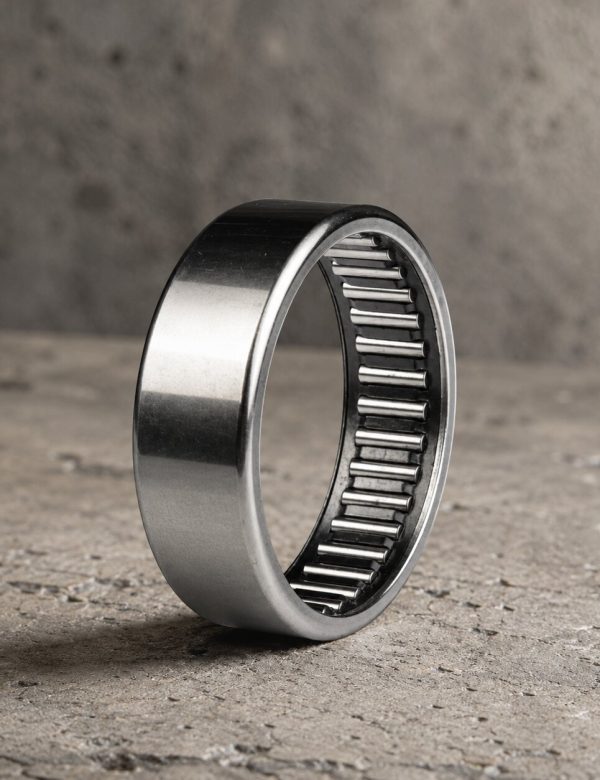

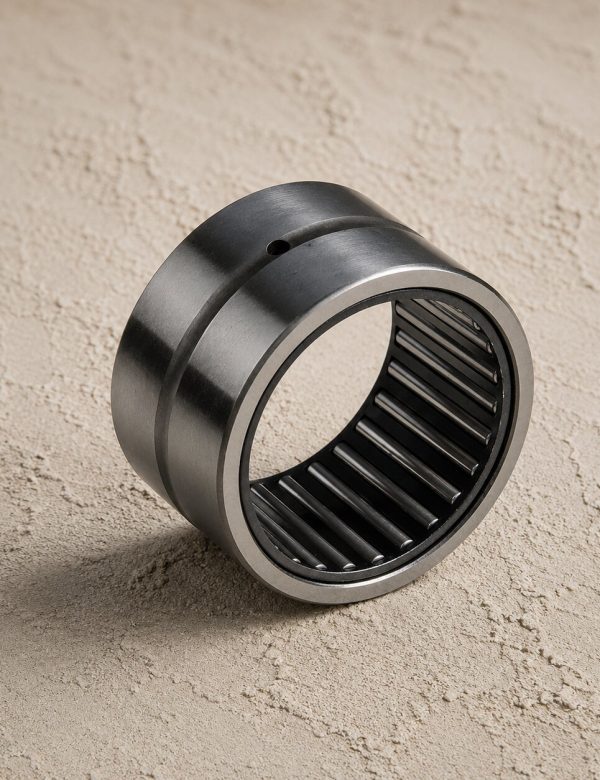

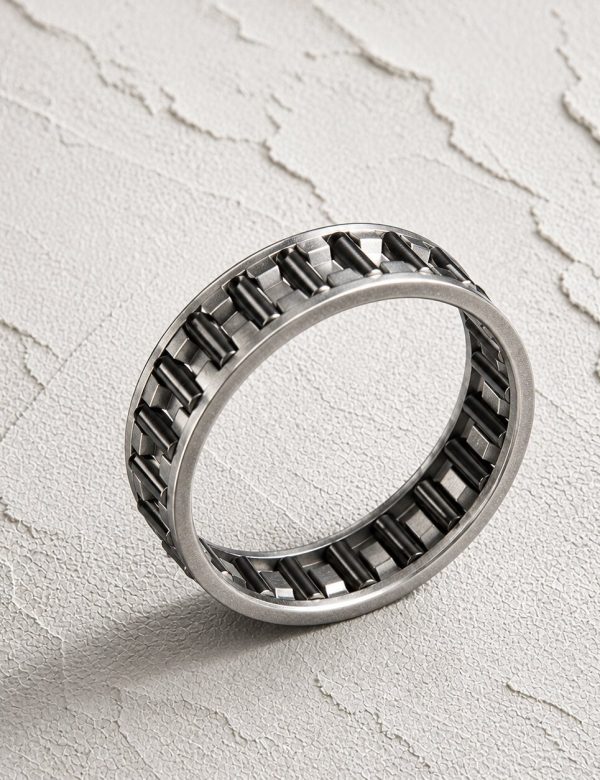

    Valuta anche queste alternative: I cuscinetti NKI includono già l'anello interno stampato e rappresentano la soluzione integrata alternativa all'abbinamento NK + IR. Gli astucci a rullini HK/BK si abbinano all'anello interno IR quando l'albero non può essere trattato termicamente. Le gabbie a rullini si abbinano all'anello interno IR quando l'alloggiamento può fungere da pista esterna ma l'albero non può essere trattato.
