Manicotti a strisciamento JFK
PTFE e bronzo sinterizzato
- Alberi non temprati
- Movimenti lineari e rotatori
I manicotti a strisciamento JFK, noti anche come manicotti lineari o boccole lineari, sono bussole a strisciamento costituite da un corpo in lega di alluminio anodizzato con all'interno due boccole (serie PTC..SL o PTC..RK) formate da un nastro di acciaio protetto da una ramatura o stagnatura di alcuni micron, sul quale viene sinterizzato uno strato di bronzo poroso con PTFE o PPS.
Il PTFE è un materiale plastico con coefficiente di attrito estremamente basso; il PPS è un materiale a forma reticolare che consente un incremento della pressione specifica applicabile. A differenza dei manicotti a ricircolo di sfere, i manicotti a strisciamento presentano due vantaggi fondamentali: funzionano su alberi non temprati e consentono anche rotazioni sull'asse oltre ai movimenti lineari.
Sia i manicotti della serie pesante (BA e BAO) che quelli della serie leggera (BAL) vengono prodotti di serie con due anelli raschiatori che assicurano costantemente una buona pulizia dell'albero, garantendo maggiore durata delle boccole interne.
Versioni
Tre serie: come scegliere il manicotto giusto
La scelta tra serie pesante e leggera dipende dal carico e dall'alloggiamento disponibile. La serie BA è intercambiabile con i manicotti a ricircolo KB; la BAO con i KB_O; la BAL con i KH.
Serie BA - Pesante chiusa
Corpo in lega di alluminio anodizzato, boccole PTC in acciaio con PTFE/bronzo. Dimensionalmente intercambiabile con la serie KB a ricircolo di sfere. Due anelli raschiatori di serie per pulizia dell'albero. Disponibile con una tenuta (BA..U), due tenute (BA..UU) o senza tenute (BA..). Serie pesante · Chiusa · Intercambiabile con KB

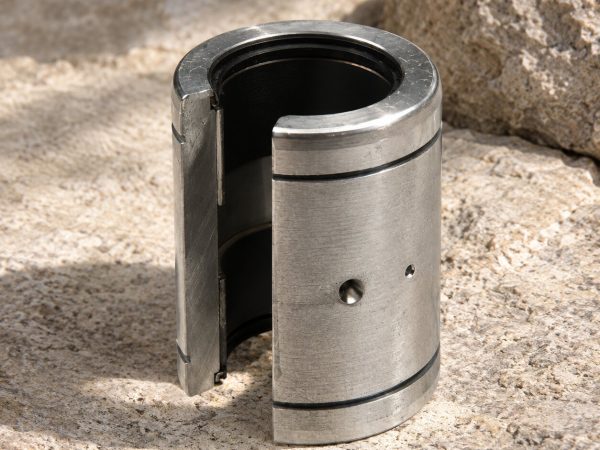

Serie BAO - Pesante aperta
Stesse caratteristiche della serie BA con esecuzione aperta per alloggiamenti con apertura longitudinale. Dimensionalmente intercambiabile con la serie KB_O a ricircolo di sfere. Due anelli raschiatori di serie. Serie pesante · Aperta · Intercambiabile con KB_O
Serie BAL - Leggera chiusa
Serie leggera chiusa per applicazioni con carichi più contenuti. Dimensionalmente intercambiabile con la serie KH a ricircolo di sfere. Due anelli raschiatori di serie. Ingombro ridotto rispetto alle serie pesanti. Serie leggera · Chiusa · Intercambiabile con KH
Prestazioni
Caratteristiche costruttive e prestazionali
Corpo in alluminio anodizzato con boccole PTFE/bronzo e anelli raschiatori integrati per lunga durata su alberi non trattati.
Albero
Non temprato · Riduzione dei costi di produzione Il principale vantaggio rispetto ai manicotti a ricircolo di sfere: funzionano su alberi non temprati, eliminando i costi di trattamento termico dell'albero.
Movimento
Lineare e rotatorio combinato A differenza dei manicotti a ricircolo, consentono anche rotazioni sull'asse oltre ai movimenti lineari, rendendoli adatti per applicazioni con movimenti combinati.
Materiale
PTFE o PPS su bronzo sinterizzato Il PTFE garantisce coefficiente di attrito estremamente basso. Il PPS consente un incremento della pressione specifica applicabile.
Pulizia albero
Due anelli raschiatori di serie I due anelli raschiatori integrati assicurano costantemente la pulizia dell'albero, garantendo maggiore durata delle boccole interne anche in ambienti con polvere o contaminanti.
Temperatura
Stesso range dei manicotti a ricircolo di sfere, adatti alla maggior parte delle applicazioni industriali standard.
Tenute
Una, due o senza tenute Disponibili con una tenuta (suffisso U), due tenute (UU) o senza tenute per adattarsi alle diverse esigenze di protezione dell'applicazione.
Montaggio
Montaggio dei manicotti a strisciamento
A differenza dei manicotti a ricircolo di sfere, l'albero non richiede tempra, ma deve comunque rispettare una tolleranza dimensionale e un grado di rugosità adeguati per garantire il corretto accoppiamento con le boccole PTFE/bronzo e la tenuta degli anelli raschiatori.
Metodi di montaggio
- Verifica di tolleranza e rugosità dell'albero
- Montaggio del manicotto e degli anelli raschiatoriInserire il manicotto sull'albero verificando che gli anelli raschiatori restino correttamente posizionati alle estremità, per garantire la costante pulizia dell'albero durante il funzionamento e la conseguente durata delle boccole interne.
Dati tecnici
- Albero
- Non temprato · Riduzione dei costi di produzione
- Movimento
- Lineare e rotatorio combinato
- Materiale
- PTFE o PPS su bronzo sinterizzato
- Pulizia albero
- Due anelli raschiatori di serie
- Tenute
- Una, due o senza tenute
Applicazioni
Settori applicativi
Componenti e supporto applicativo per ogni ambiente industriale.
Applicazioni con alberi non temprati
Quando il trattamento termico dell'albero non è economicamente conveniente o tecnicamente possibile. I manicotti a strisciamento offrono buone prestazioni su alberi lavorati standard.Movimenti combinati lineari e rotatori
Macchine con assi che richiedono sia traslazione che rotazione sull'asse. I manicotti a sfere non consentono questa combinazione.
Automazione industriale
Sistemi con movimenti lineari e requisiti di manutenzione ridotta. Gli anelli raschiatori prolungano la durata in ambienti con polvere e contaminanti.
Macchine agricole e per giardinaggio
Applicazioni con carichi moderati in ambienti gravosi. La robustezza del corpo in alluminio anodizzato e la resistenza alla corrosione sono vantaggi specifici.
