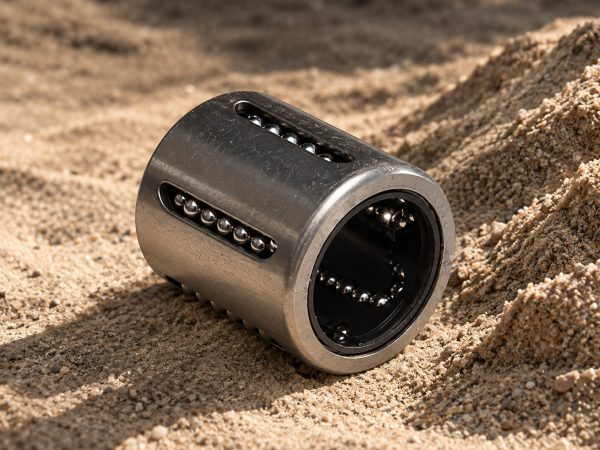

Manicotti a ricircolo di sfere JFK
Manicotti JFK
- Precisione e rigidità elevate
- Esecuzioni chiuse, aperte e regolabili
I manicotti a ricircolo di sfere JFK, o cuscinetti a ricircolo di sfere, sono costituiti da un anello esterno cilindrico in acciaio con speciale trattamento termico, da una gabbia per la ritenuta delle sfere (in acciaio stampato o in poliammide) e da due anelli di estremità per la trattenuta delle gabbie. I componenti sono montati in modo da ottimizzare le rispettive funzioni. Operano a temperature comprese tra -20°C e +110°C.
JFK Group offre manicotti a ricircolo di sfere (o manicotti a sfere) in esecuzione chiusa (KB), aperta (KB_O) e regolabile (KB_J), oltre agli astucci a sfere KH per corse limitate con ingombro minimo. I manicotti a ricircolo sono intercambiabili e possono sopportare carichi agenti in qualsiasi direzione.
Per un corretto funzionamento i manicotti a ricircolo di sfere richiedono alberi temprati e rettificati, lubrificazione con olio per turbina o grasso al litio. L'accoppiamento albero/manicotto e alloggiamento/manicotto deve essere tale da non influenzare il funzionamento del sistema lineare.
Versioni
Quattro esecuzioni: come scegliere il manicotto giusto
La scelta dipende dal tipo di alloggiamento, dalla necessità o meno di regolazione del gioco e dalle dimensioni dell'ingombro disponibile.
Manicotti a ricircolo di sfere chiusi - Serie KB
Esecuzione chiusa standard. Anello esterno cilindrico con trattamento termico per durezza e lunga durata. Gabbia in acciaio stampato o poliammide. Adatti per la grande maggioranza delle applicazioni di movimento lineare su albero cilindrico temprato. Intercambiabili con i manicotti a strisciamento BA. Esecuzione chiusa · Intercambiabili · Carichi in qualsiasi direzione
Manicotti a ricircolo di sfere aperti - Serie KB_O
Esecuzione aperta per alloggiamenti con apertura longitudinale. Stesse caratteristiche costruttive della serie KB con apertura sull'anello esterno. Adatti per applicazioni dove è richiesto l'accesso laterale all'albero. Intercambiabili con i manicotti a strisciamento BAO. Esecuzione aperta · Accesso laterale all'albero · Intercambiabili con BAO
Manicotti a ricircolo di sfere regolabili - Serie KB_J
Esecuzione regolabile per la compensazione del gioco. Consentono una regolazione fine del gioco radiale, ottimizzando la precisione di scorrimento in funzione delle condizioni operative. Gioco regolabile · Compensazione usura · Precisione ottimizzata
Astucci a sfere - Serie KH
Guscio in lamiera di acciaio temprato ricavato per imbutitura, gabbia in resina sintetica e sfere di precisione. Per movimenti lineari non rotatori con corse limitate. Ingombro minimo, assenza di manutenzione, costo contenuto. Intercambiabili con i manicotti a strisciamento BAL. Corse limitate · Ingombro minimo · Nessuna manutenzione
Prestazioni
Caratteristiche costruttive e prestazionali
Anello esterno in acciaio con trattamento termico dedicato per durezza, rigidità e lunga durata.
Precisione e rigidità
Anello esterno in acciaio con trattamento termico dedicato L'anello esterno in acciaio con speciale trattamento termico garantisce la durezza necessaria per una lunga durata sia in termini di distanza percorsa che di ore di funzionamento.
Carico
Carichi agenti in qualsiasi direzione La struttura consente di sopportare carichi agenti in qualsiasi direzione, garantendo versatilità di impiego nelle diverse configurazioni di montaggio.
Montaggio
Facile e intercambiabile La facilità di montaggio e l'intercambiabilità — anche con i manicotti a strisciamento della serie BA/BAO/BAL — semplificano installazione e sostituzione.
Lubrificazione
Olio per turbina o grasso al litio Richiedono lubrificazione con olio per turbina o grasso al litio. Gli anelli in feltro usati come tenute aggiuntive migliorano l'azione del lubrificante e prolungano gli intervalli di rilubrificazione.
Montaggio
Montaggio dei manicotti a ricircolo di sfere
Evitare cadute e urti. Verificare le dimensioni della sede, dell'albero e della superficie di montaggio prima dell'installazione. Accurata pulizia delle superfici di montaggio, poiché i corpi estranei causano danneggiamenti del sistema. Una registrazione eccessiva con relativa deformazione dell'anello esterno influenza negativamente la precisione di scorrimento e la durata. L'accoppiamento albero/manicotto e alloggiamento/manicotto deve essere tale da non influire sul corretto funzionamento del sistema lineare.
Metodi di montaggio
- Verifica e pulizia delle superficiVerificare le dimensioni della sede, dell'albero e della superficie di montaggio prima dell'installazione. Pulire accuratamente le superfici di montaggio: i corpi estranei causano danneggiamenti del sistema.
- Manipolazione e registrazioneEvitare cadute e urti durante la manipolazione. Una registrazione eccessiva, con relativa deformazione dell'anello esterno, influenza negativamente la precisione di scorrimento e la durata. L'accoppiamento albero/manicotto e alloggiamento/manicotto deve essere tale da non influire sul corretto funzionamento del sistema lineare.
Dati tecnici
- Precisione e rigidità
- Anello esterno in acciaio con trattamento termico dedicato
- Carico
- Carichi agenti in qualsiasi direzione
- Montaggio
- Facile e intercambiabile
- Lubrificazione
- Olio per turbina o grasso al litio
Applicazioni
Settori applicativi
Componenti e supporto applicativo per ogni ambiente industriale.
Macchine utensili e CNC
Assi lineari con alta precisione su alberi cilindrici temprati. I manicotti a ricircolo di sfere sono la soluzione standard per applicazioni con requisiti di precisione elevata.
Automazione industriale
Attuatori lineari e sistemi di movimentazione con cicli continui. La lunga durata operativa e la facilità di sostituzione riducono i fermi macchina.Robotica
Assi lineari di robot con requisiti di precisione e ripetibilità. L'intercambiabilità dimensionale semplifica la manutenzione.Macchine per il packaging
Movimenti lineari veloci e precisi in ambienti con possibili contaminanti. Le tenute integrate proteggono il sistema da polvere e particelle estranee.
