Cuscinetti combinati JFK

Cuscinetti volventi JFK

  • Carichi radiali e assiali
  • Bidirezionali
  • Senza gioco assiale

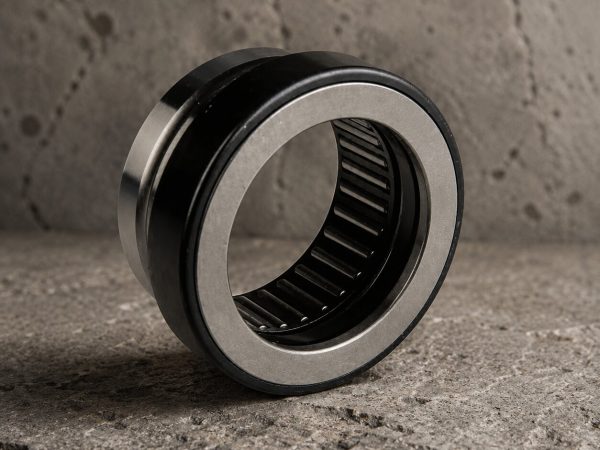

I cuscinetti combinati integrano in un unico componente una gabbia radiale a rullini e una o due gabbie assiali a rulli cilindrici. Questo consente di sopportare contemporaneamente forze radiali, assiali bidirezionali e momenti ribaltanti. Questa combinazione in un unico elemento compatto elimina la necessità di abbinare cuscinetti radiali e assiali separati, riducendo gli ingombri assiali e semplificando il progetto.

JFK Group offre cuscinetti combinati in versione avvitabile e non avvitabile, preimpostati senza gioco assiale. Un cuscinetto combinato in versione avvitabile consente di avvitare direttamente il cuscinetto alla struttura di supporto tramite filettatura sull'anello esterno; la versione non avvitabile richiede un alloggiamento dedicato. Sono disponibili con anello esterno flangiato o cilindrico.

I cuscinetti combinati a rullini trovano impiego tipico in macchine utensili, sistemi di posizionamento e applicazioni che richiedono la gestione di carichi combinati in un ingombro ridotto.

Versioni

Come scegliere il cuscinetto combinato giusto

La scelta dipende principalmente dalle modalità di fissaggio e dall'alloggiamento disponibile.

  1. Versione avvitabile

    Anello esterno con filettatura esterna che consente di avvitare direttamente il cuscinetto alla struttura di supporto. Semplifica il montaggio eliminando la necessità di un alloggiamento dedicato con tolleranze precise. Preimpostato senza gioco assiale. Filettatura sull'anello esterno · Fissaggio diretto · Montaggio semplificato

  2. Versione non avvitabile

    Anello esterno cilindrico o flangiato per montaggio in alloggiamento dedicato. Preimpostato senza gioco assiale. Adatta per applicazioni dove è richiesta maggiore precisione di posizionamento o dove il fissaggio a vite non è praticabile. Anello esterno cilindrico o flangiato · Alloggiamento dedicato · Alta precisione

Prestazioni

Caratteristiche costruttive e prestazionali

Gabbia radiale a rullini e gabbie assiali a rulli cilindrici integrate per carichi combinati in un unico elemento compatto preimpostato senza gioco assiale.

Vantaggio

Carico

Radiale, assiale bidirezionale e momenti ribaltanti La combinazione di gabbia radiale a rullini e gabbie assiali a rulli cilindrici consente di sopportare contemporaneamente forze radiali, assiali in entrambe le direzioni e momenti ribaltanti in un unico componente.

Vantaggio

Gioco assiale

Preimpostato senza gioco assiale I cuscinetti combinati radiali assiali sono preimpostati in fabbrica senza gioco assiale, garantendo prestazioni costanti e ripetibili senza necessità di regolazione in montaggio.

Vantaggio

Struttura

Compatta, sostituisce due cuscinetti separati L'integrazione in un unico componente di funzione radiale e assiale, nei cuscinetti combinati assiali e radiali, riduce gli ingombri e semplifica il progetto rispetto all'abbinamento di cuscinetti separati.

Vantaggio

Fissaggio

Avvitabile o in alloggiamento La versione avvitabile consente il fissaggio diretto tramite filettatura; la versione non avvitabile richiede un alloggiamento con tolleranze adeguate.

Vantaggio

Anello esterno

Flangiato o cilindrico Disponibili con anello esterno flangiato per fissaggio a flangia o cilindrico per montaggio in alloggiamento.

Montaggio

Montaggio dei cuscinetti combinati

I cuscinetti combinati sono preimpostati senza gioco assiale e non richiedono regolazione in montaggio. La versione avvitabile si monta avvitando l'anello esterno alla struttura di supporto; la versione non avvitabile si monta nell'alloggiamento per pressatura o con interferenza.

Metodi di montaggio

  1. Metodi di montaggioAvvitare il cuscinetto alla struttura di supporto tramite la filettatura sull'anello esterno. Non richiede alloggiamento dedicato. Verificare il serraggio corretto per garantire il posizionamento preciso.
  2. Metodi di montaggioMontare il cuscinetto nell'alloggiamento dedicato per pressatura o con interferenza, con attrezzo che applica la forza sull'anello esterno. L'alloggiamento deve rispettare le tolleranze dimensionali richieste.

Dati tecnici

Carico
Radiale, assiale bidirezionale e momenti ribaltanti
Gioco assiale
Preimpostato senza gioco assiale
Struttura
Compatta, sostituisce due cuscinetti separati
Fissaggio
Avvitabile o in alloggiamento
Anello esterno
Flangiato o cilindrico

Applicazioni

Settori applicativi

Componenti e supporto applicativo per ogni ambiente industriale.

Scopri
Cuscinetti volventi JFK

Automazione industriale

Macchine automatizzate con carichi combinati radiali e assiali in spazi ridotti. La preimpostazione senza gioco assiale garantisce precisione di posizionamento e prestazioni costanti nei cicli continui.
Scopri
Cuscinetti volventi JFK

Carpenteria e lavorazioni meccaniche

Macchine utensili e sistemi di posizionamento con carichi combinati. La versione avvitabile semplifica il montaggio e la sostituzione in ambienti produttivi.
Scopri
Cuscinetti volventi JFK

Trasmissioni e assali

Sistemi di trasmissione compatti con carichi radiali e assiali combinati dove l'abbinamento di cuscinetti separati richiederebbe ingombri assiali eccessivi.
Scopri
Cuscinetti volventi JFK

MMT / Macchine movimento terra

Sistemi di movimentazione con carichi combinati e momenti ribaltanti in condizioni operative gravose. L'integrazione in un unico componente riduce i punti di potenziale cedimento strutturale.

Contatti

Richiedi informazioni su questo prodotto

Per informazioni tecniche, preventivi o campioni di prova, compila il form.

    Leggi l’informativa privacy (si apre in una nuova scheda)

    * Campi obbligatori

    Prodotti correlati

    Valuta anche queste alternative: Quando il carico è esclusivamente radiale senza componente assiale, i cuscinetti NK/NKI offrono la soluzione più compatta ed economica. Per applicazioni su guide e camme con carichi prevalentemente radiali, i perni folli offrono un'unità pronta al montaggio con fissaggio diretto alla struttura. Quando il carico è esclusivamente assiale senza componente radiale, i cuscinetti assiali a rulli cilindrici offrono maggiore capacità di carico assiale.
