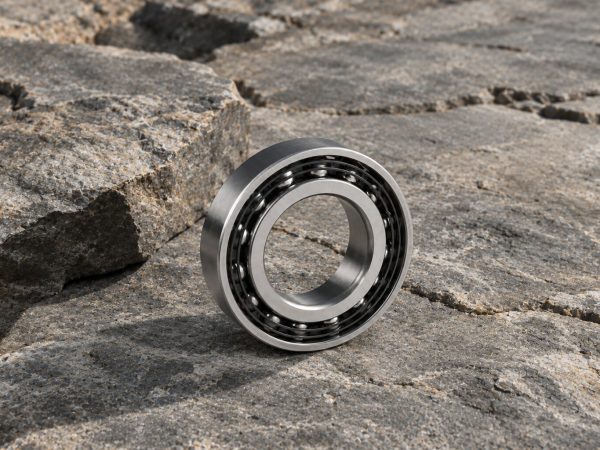

Cuscinetti a contatto obliquo JFK

Cuscinetti a sfere JFK

  • Carichi assiali elevati
  • Angolo di contatto fino a 40°
  • Montaggio in coppia

I cuscinetti a sfere a contatto obliquo o cuscinetti obliqui sono progettati per sopportare carichi assiali che agiscono in un solo senso, e vengono generalmente montati in opposizione a un secondo cuscinetto. L'angolo di contatto (standard di 40°, disponibile anche a 15°, 25° e 30°) determina la capacità di carico assiale: più è grande, maggiore è la spinta assiale sopportabile. Grazie alla struttura monoblocco con spallamento superiore e inferiore, ogni cuscinetto obliquo incorpora un elevato numero di sfere, che gli consente una capacità di carico relativamente elevata.

JFK Group offre cuscinetti a contatto obliquo a una e due corone di sfere. I cuscinetti a contatto obliquo a una corona sono la scelta per applicazioni con carico assiale in un solo senso, da montare in coppia per gestire spinte nelle due direzioni. I cuscinetti a contatto obliquo a due corone equivalgono a due cuscinetti obliqui a una corona in spazio assiale ridotto, sopportando carichi radiali e assiali in entrambi i sensi senza necessità di montaggio in coppia.

Versioni

Come scegliere il cuscinetto a contatto obliquo giusto

La scelta dipende dalla direzione del carico assiale e dagli ingombri disponibili. La versione a una corona richiede montaggio in coppia per gestire spinte in entrambe le direzioni; quella a due corone le gestisce in autonomia in spazio assiale ridotto.

  1. Cuscinetti obliqui a una corona di sfere

    Serie 7000, 7200, 7300. Struttura interna rinforzata, angolo di contatto standard di 40°. Sopportano carichi assiali in un solo senso; da montare in coppia per carichi bidirezionali. I cuscinetti obliqui a una corona di sfere sono disponibili in disposizione tandem, a O o a X. Gabbie in acciaio stampato (J), poliammide (TVP, fino a +120°C), ottone massiccio (MP) o resina fenolica (TPA). Tolleranza standard Normale (PN). Carico assiale in un senso · Rigidità assiale elevata · Montaggio in coppia

  2. Cuscinetti obliqui a due corone di sfere

    Serie 30.., 32.., 33... Equivalenti a due cuscinetti obliqui a una corona, in spazio assiale ridotto. Sopportano carichi radiali e assiali elevati in entrambi i sensi, con disposizione delle sfere a O. Disponibili in esecuzione standard, schermati (ZZ), con tenuta o con anello interno in due pezzi. I cuscinetti obliqui a due corone consentono sistemazioni rigide in grado di sopportare momenti ribaltanti. Carichi combinati bidirezionali · Spazio assiale ridotto · Alta rigidità

Prestazioni

Caratteristiche costruttive e prestazionali

L'angolo di contatto e la struttura monoblocco garantiscono elevata capacità di carico assiale e rigidità in un'ampia gamma di configurazioni di montaggio.

Vantaggio

Carico

Elevata capacità di carico assiale L'angolo di contatto di 40° consente di sopportare carichi assiali molto elevati in un senso. La versione a due corone gestisce carichi assiali in entrambe le direzioni senza montaggio in coppia.

Vantaggio

Angolo di contatto

Disponibile in diverse versioni Angolo standard di 40° (B/BE). Disponibile a 30° (A) per carichi assiali ancora più elevati, a 25° (E) e 15° (C) per mandrini e applicazioni ad alta precisione.

Vantaggio

Montaggio

Versatilità di configurazione La versione a una corona si monta in coppia in disposizione tandem (carichi in un senso), a O o a X (carichi bidirezionali). I cuscinetti per montaggio universale (CB) possono essere abbinati con qualsiasi disposizione.

Vantaggio

Velocità

Adatti ad alte velocità La struttura ottimizzata con elevato numero di sfere garantisce buone prestazioni anche ad alte velocità. Le gabbie in poliammide (TVP) operano fino a +120°C.

Vantaggio

Gioco interno

Regolato in fase di montaggio Il gioco interno si ottiene solo a montaggio avvenuto, mediante regolazione rispetto al secondo cuscinetto. Disponibili con precarico leggero (GA), medio (GB) o elevato (GC).

Vantaggio

Tolleranze

Precisione standard e su richiesta Tolleranza standard Normale (PN). Su richiesta disponibili in P6 e P5 per applicazioni ad alta precisione.

Montaggio

Montaggio dei cuscinetti obliqui

I cuscinetti a contatto obliquo a una corona si montano sempre in coppia. Il gioco interno si ottiene solo a montaggio avvenuto, regolando un cuscinetto contro l'altro. Per i cuscinetti per montaggio universale (CB) non è necessaria alcuna regolazione: il precarico o gioco richiesto si ottiene scegliendo la classe appropriata.

Metodi di montaggio

  1. Disposizione a tandemLe linee del carico sono parallele. I carichi radiali e assiali si distribuiscono equamente fra i cuscinetti. Sopporta carichi assiali in un solo senso.
  2. Disposizione a OLe linee di carico divergono verso l'asse. Sopporta carichi assiali in entrambi i sensi con un solo cuscinetto per senso. Sistemazione rigida adatta a momenti ribaltanti.
  3. Disposizione a XLe linee di carico convergono verso l'asse. Sopporta carichi assiali in entrambi i sensi. Meno rigida della disposizione a O, meno indicata per momenti ribaltanti.

Dati tecnici

Carico
Elevata capacità di carico assiale
Angolo di contatto
Disponibile in diverse versioni
Montaggio
Versatilità di configurazione
Velocità
Adatti ad alte velocità
Gioco interno
Regolato in fase di montaggio
Tolleranze
Precisione standard e su richiesta

Applicazioni

Settori applicativi

Componenti e supporto applicativo per ogni ambiente industriale.

Scopri
Cuscinetti a sfere JFK

Automazione industriale

Macchine con carichi assiali elevati e requisiti di rigidità assiale. La disposizione in coppia a O o a X garantisce precisione di posizionamento e resistenza ai momenti ribaltanti.
Scopri
Cuscinetti a sfere JFK

Trasmissioni e assali

Riduttori, cambi e sistemi di trasmissione con carichi combinati radiali e assiali. La versione a due corone offre la soluzione più compatta per gestire spinte bidirezionali.
Scopri
Cuscinetti a sfere JFK

Automotive / Truck & Bus

Pompe, compressori e sistemi di trasmissione soggetti a carichi assiali variabili e cicli di carico discontinui. L'angolo di contatto di 40° garantisce affidabilità anche sotto carichi assiali elevati.
Scopri
Cuscinetti a sfere JFK

MMT / Macchine movimento terra

Ventilatori, soffiatori e sistemi di movimentazione con carichi assiali significativi in condizioni operative gravose.

Documenti tecnici

Scarica PDF Catalogo Cuscinetti volventi JFK PDF · 11 MB

Contatti

Richiedi informazioni su questo prodotto

Per informazioni tecniche, preventivi o campioni di prova, compila il form.

    Leggi l’informativa privacy (si apre in una nuova scheda)

    * Campi obbligatori

    Prodotti correlati

    Valuta anche queste alternative: Quando il carico assiale è contenuto e la priorità è la versatilità, i cuscinetti radiali rigidi sono la soluzione più diffusa ed economica. Quando sono presenti disallineamenti tra sede e albero con carichi combinati, i cuscinetti orientabili a sfere offrono tolleranza agli errori di allineamento. Per carichi combinati molto elevati con momenti ribaltanti, i cuscinetti a rulli conici offrono capacità di carico superiore rispetto ai cuscinetti a sfere a contatto obliquo.
