Cuscinetti assiali a sfere JFK

Cuscinetti a sfere JFK

Montaggio semplice
Carichi assiali puri
Struttura scomponibile

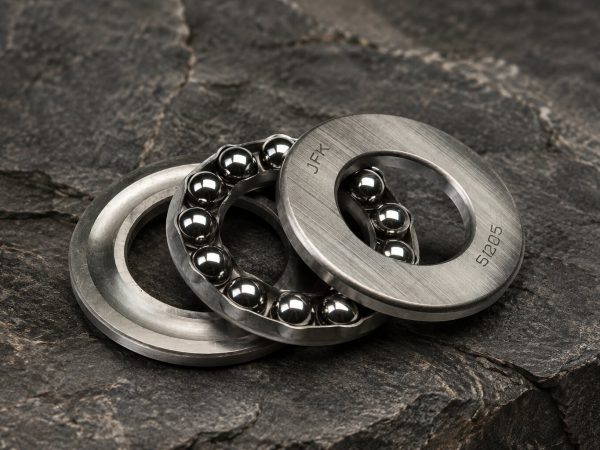

I cuscinetti assiali a sfere sono elementi di supporto progettati per sopportare carichi assiali puri agenti in una sola direzione. La struttura scomponibile – ralla per albero, ralla per alloggiamento e gruppo gabbia a sfere – consente il montaggio separato dei componenti e semplifica le operazioni di installazione e sostituzione.

JFK Group offre cuscinetti assiali a sfere a semplice effetto nelle serie 511, 512, 513 e 514 con ralle piane, e nelle serie 532, 533 e 534 con ralle sferiche per applicazioni in cui può verificarsi un certo disallineamento. Questi ultimi possono essere applicati direttamente sulle sedi sferiche o in combinazione con piastre di appoggio serie U2, U3 o U4.

I cuscinetti assiali a sfere non devono essere soggetti a carichi radiali. Quando il carico è prevalentemente assiale ma è presente una componente radiale, o quando la capacità di carico dei cuscinetti assiali a sfere risulta insufficiente, si valutano i cuscinetti assiali a rulli cilindrici o i cuscinetti assiali orientabili a rulli.

Versioni

Come scegliere il cuscinetto assiale giusto

La scelta dipende principalmente dalla presenza o meno di disallineamenti tra albero e alloggiamento. Le serie con ralle piane sono la soluzione standard; quelle con ralle sferiche coprono le applicazioni dove non è garantita la perfetta perpendicolarità delle superfici di appoggio.

Cuscinetti assiali a sfere con ralle piane
Serie 511, 512, 513, 514. Struttura a semplice effetto per carichi assiali in una sola direzione. Scomponibili, con ralle per albero, ralle per alloggiamento e gruppo gabbia a sfere montabili separatamente. La soluzione standard per applicazioni con superfici di appoggio perfettamente perpendicolari all'asse. Carichi assiali puri · Scomponibili · Montaggio semplice
Cuscinetti assiali a sfere con ralle sferiche
Serie 532, 533, 534. Stessa struttura a semplice effetto, con ralle di alloggiamento sferiche che consentono di compensare disallineamenti angolari tra le superfici di appoggio. Utilizzabili direttamente su sedi sferiche o con piastre di appoggio U2, U3, U4. Compensazione disallineamenti · Ralle sferiche · Piastre di appoggio disponibili

Prestazioni

Caratteristiche costruttive e prestazionali

Struttura semplice, montaggio facilitato dalla scomponibilità, adatti a carichi assiali elevati in una sola direzione.

Vantaggio

Carico

Carichi assiali puri in una sola direzione Progettati esclusivamente per carichi assiali a semplice effetto. Non devono essere soggetti a carichi radiali. Per applicazioni con carichi assiali insufficienti alla capacità dei cuscinetti a sfere, si valutano le versioni a rulli.

Vantaggio

Struttura

Scomponibile per montaggio semplificato I componenti - ralla per albero, ralla per alloggiamento e gruppo gabbia a sfere - possono essere montati separatamente. Questo semplifica notevolmente le operazioni di installazione e manutenzione.

Vantaggio

Velocità

Adatti a velocità basse e medie La struttura assiale a sfere è ottimale per velocità basse e medie. Per applicazioni ad alta velocità con carichi assiali elevati si valutano i cuscinetti assiali orientabili a rulli.

Vantaggio

Disallineamenti

Versioni con ralle sferiche per compensare errori di allineamento Le serie 532/533/534 con ralle sferiche tollerano disallineamenti angolari tra le superfici di appoggio, eliminando la necessità di lavorazioni di precisione sulle superfici di contatto.

Vantaggio

Gioco interno

Standard e su richiesta Prodotti con gioco interno standard come default. Tolleranza standard Normale (PN).

Montaggio

Montaggio dei cuscinetti assiali a sfere

I cuscinetti reggispinta assiali a sfere sono scomponibili: ralla per albero, ralla per alloggiamento e gruppo gabbia a sfere possono essere montati separatamente. Le superfici di appoggio devono essere perfettamente perpendicolari all'asse del cuscinetto. Per le versioni con ralle sferiche è possibile compensare errori di perpendicolarità utilizzando le piastre di appoggio U2, U3 o U4.

Metodi di montaggio

Metodi di montaggioGrazie alla struttura scomponibile, ralla per albero e ralla per alloggiamento possono essere installate indipendentemente, semplificando il montaggio anche in spazi ridotti.
Montaggio con piastre di appoggio (ralle sferiche)Per le serie 532/533/534: le piastre di appoggio U2, U3 o U4 consentono di compensare la mancanza di perpendicolarità delle superfici di contatto.

Dati tecnici

Carico: Carichi assiali puri in una sola direzione
Struttura: Scomponibile per montaggio semplificato
Velocità: Adatti a velocità basse e medie
Disallineamenti: Versioni con ralle sferiche per compensare errori di allineamento
Gioco interno: Standard e su richiesta

Applicazioni

Settori applicativi

Componenti e supporto applicativo per ogni ambiente industriale.

Scopri

Cuscinetti a sfere JFK

Documenti tecnici

Scarica PDF Catalogo Cuscinetti volventi JFK PDF · 11 MB

Contatti

Richiedi informazioni su questo prodotto

Per informazioni tecniche, preventivi o campioni di prova, compila il form.

Prodotti correlati

Valuta anche queste alternative: Quando al carico assiale si aggiunge una componente radiale o sono presenti disallineamenti, i cuscinetti assiali orientabili a rulli sono la scelta più adatta. Quando la capacità di carico dei cuscinetti assiali a sfere non è sufficiente, i cuscinetti assiali a rulli cilindrici offrono rigidità e capacità di carico superiori. Quando il carico è prevalentemente radiale con una componente assiale contenuta, i cuscinetti radiali rigidi a sfere sono la soluzione più versatile ed economica.
