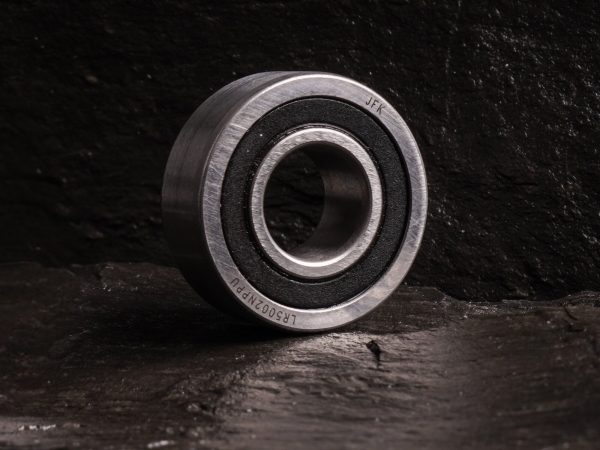

Rotelle a sfere JFK

Cuscinetti a sfere JFK

  • Guide e sistemi di scorrimento
  • Rotella a sfera a una o due corone
  • Lubrificate a vita

Le rotelle a sfere JFK sono unità di scorrimento progettate per applicazioni su guide, sistemi lineari e camme. La struttura interna della rotella a sfera si basa su cuscinetti a una corona per le serie 3612 e LR2, a due corone per le serie LR50/305, LR52/306 e LR53m con anello esterno disponibile in versione cilindrica o sferica. L'anello esterno sferico, con raggio di bombatura di 400 mm per le serie 3612/305/306 e 500 mm per le serie LR, consente di compensare errori di allineamento laterale durante il funzionamento.

Le rotelle a sfere sono fornite di serie con guarnizioni in gomma sintetica NBR (–30°C/+110°C) e grasso a base di litio con buone proprietà antiruggine. In condizioni normali di lavoro non richiedono manutenzione; la rilubrificazione è necessaria in presenza di umidità, impurità solide o temperature superiori a +70°C per lunghi periodi. A tale scopo è presente un foro di lubrificazione sull'anello interno.

Versioni

Come scegliere la rotella a sfere giusta

La scelta tra la versione a una e due corone dipende dalla capacità di carico richiesta e dal tipo di sollecitazione. Entrambe le versioni sono disponibili con anello esterno cilindrico o sferico.

  1. Rotelle a una corona di sfere

    Serie 3612 e LR2. Struttura interna basata su cuscinetti a una corona di sfere con guarnizioni 2RSR o PP come standard. Disponibili con anello esterno cilindrico (senza suffisso) o sferico (suffisso R per serie 3612, suffisso U per serie LR2), con raggio di bombatura di 400 mm (3612) e 500 mm (LR2). Gabbie in acciaio stampato come standard. Una corona · Anello esterno cilindrico o sferico · Guarnizioni 2RSR/PP

  2. Rotelle a due corone di sfere

    Serie LR50/305, LR52/306, LR53. Struttura interna basata su cuscinetti a sfere a contatto obliquo a due corone con angolo di contatto di 25°. Gabbie in poliammide 6,6 come standard. Disponibili con schermi in acciaio stampato (ZZ/KDD) o guarnizioni di contatto (2RSR/NPP). Anello esterno cilindrico o sferico con raggio di bombatura di 400 mm (305/306) e 500 mm (serie LR). Due corone · Angolo di contatto 25° · Alta capacità di carico

Prestazioni

Caratteristiche costruttive e prestazionali

La struttura compatta delle rotelle a sfere JFK (altrimenti dette rotelle di guida), le guarnizioni integrate e la lubrificazione life-long assicura un funzionamento impeccabile su guide e camme.

Vantaggio

Tolleranze

Normale (PN) come standard

Vantaggio

Carico

Carichi prevalentemente radiali Le rotelle a sfera sono destinate a reggere prevalentemente carichi radiali. I carichi assiali sull'anello esterno generano momenti ribaltanti che possono ridurre la durata della rotella.

Vantaggio

Tenuta

Guarnizioni in NBR come standard Guarnizioni in gomma sintetica NBR resistente all'usura, adatte tra –30°C e +110°C. Su richiesta disponibili con materiali alternativi per le guarnizioni.

Vantaggio

Lubrificazione

Grasso a base di litio · Lubrificati a vita Grasso a base di litio con buone proprietà antiruggine, adatto tra –30°C e +110°C. Non richiedono manutenzione in condizioni normali. Rilubrificazione tramite foro sull'anello interno quando necessario.

Vantaggio

Anello esterno

Cilindrico o sferico a scelta L'anello esterno sferico consente di compensare errori di allineamento laterale. Raggio di bombatura 400 mm per serie 3612/305/306, 500 mm per serie LR.

Vantaggio

Tolleranza

Prodotte con tolleranza Normale (PN) come standard. Su richiesta disponibili in P6 e P5 per le versioni più piccole.

Vantaggio

Gioco interno

Normale CN come standard Prodotte con gioco interno normale (CN) come standard. Su richiesta disponibili con gioco diverso.

Montaggio

Montaggio delle rotelle a sfere JFK

Le rotelle a sfere si montano generalmente su un perno o un asse fissato alla struttura, con bloccaggio tramite dado o vite centrale. La scelta tra anello esterno cilindrico e sferico va fatta in fase di montaggio in base all'allineamento reale tra rotella e guida.

Metodi di montaggio

  1. Fissaggio su perno o asseLa rotella si monta calzata su un perno o un asse fissato alla struttura, bloccata assialmente tramite dado o vite centrale, verificando la corretta rotazione libera dell'anello esterno rispetto all'anello interno fisso.
  2. Scelta dell'anello esterno in fase di montaggioIn presenza di disallineamenti laterali tra rotella e guida, va preferita la versione con anello esterno sferico (raggio di bombatura 400 o 500 mm a seconda della serie), che compensa l'errore di allineamento senza sovraccaricare la rotella.

Dati tecnici

Tolleranze
Normale (PN) come standard
Carico
Carichi prevalentemente radiali
Tenuta
Guarnizioni in NBR come standard
Lubrificazione
Grasso a base di litio · Lubrificati a vita
Anello esterno
Cilindrico o sferico a scelta
Gioco interno
Normale CN come standard

Applicazioni

Settori applicativi

Componenti e supporto applicativo per ogni ambiente industriale.

Scopri
Cuscinetti a sfere JFK

Automazione industriale

Guide lineari, sistemi di scorrimento e trasportatori in ambienti industriali. Le versioni con guarnizioni 2RSR garantiscono protezione contro contaminanti e lubrificazione a vita.
Scopri
Cuscinetti a sfere JFK

Agricoltura

Sistemi di guida su macchine agricole soggette a sporco e umidità. Le guarnizioni in NBR e il grasso a base di litio garantiscono funzionamento affidabile anche in condizioni ambientali gravose.
Scopri
Cuscinetti a sfere JFK

Carpenteria e lavorazioni meccaniche

Guide per stampi, sistemi di scorrimento su macchine utensili e applicazioni di posizionamento. L'anello esterno sferico compensa eventuali errori di allineamento delle guide.
Scopri
Cuscinetti a sfere JFK

Automazioni per cancelli

Sistemi di scorrimento per cancelli automatici e guide lineari. La struttura compatta e la lubrificazione a vita riducono i requisiti di manutenzione al minimo.

Documenti tecnici

Scarica PDF Catalogo Cuscinetti volventi JFK PDF · 11 MB

Contatti

Richiedi informazioni su questo prodotto

Per informazioni tecniche, preventivi o campioni di prova, compila il form.

    Leggi l’informativa privacy (si apre in una nuova scheda)

    * Campi obbligatori

    Prodotti correlati

    Valuta anche queste alternative: Per applicazioni su guide e camme dove è richiesta un'unità con perno filettato pronta al montaggio, i perni folli offrono la stessa funzione con fissaggio diretto alla struttura. Quando la capacità di carico delle rotelle a sfere non è sufficiente, le rotelle a rullini offrono capacità di carico radiale superiore a parità di ingombro. Per applicazioni dove la rotella non scorre su una guida ma supporta un albero in rotazione, i cuscinetti radiali rigidi sono la soluzione standard.
