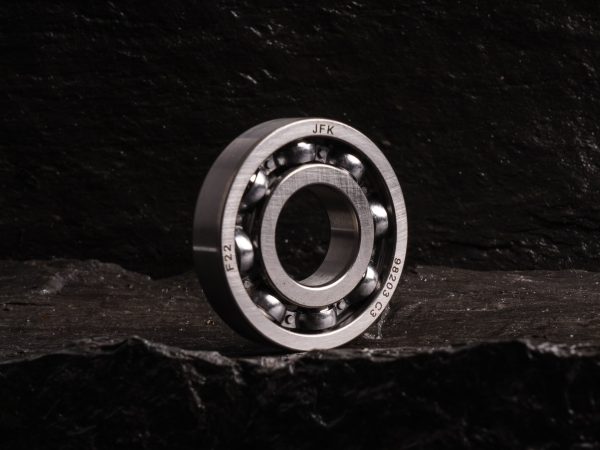

Cuscinetti radiali rigidi JFK
Cuscinetti a sfere JFK
- Alta velocità
- Carichi combinati
- Lubrificati a vita
I cuscinetti radiali rigidi a sfere sono elementi di supporto per alberi in rotazione progettati per sopportare carichi radiali e assiali nei due sensi, anche ad alte velocità. La struttura con gole profonde e l'elevata oscillazione tra piste e sfere li rendono i cuscinetti volventi più versatili e diffusi nell'industria: una scelta affidabile per la grande maggioranza delle applicazioni con anello interno rotante.
JFK Group offre cuscinetti radiali rigidi a una corona di sfere o a due corone, in una gamma completa di dimensioni, esecuzioni e materiali di tenuta. Le versioni con schermi o guarnizioni sono lubrificati a vita e non richiedono manutenzione. Disponibili aperti, con schermi in lamiera d'acciaio (Z/ZZ) o con guarnizioni striscianti a singolo o doppio labbro (RS/2RS), con gabbie in acciaio stampato, poliammide o ottone massiccio a seconda della serie e delle dimensioni.
Rispetto ad altre tipologie di cuscinetti volventi, i radiali rigidi a sfere sono la scelta ideale quando si richiedono velocità elevate, silenziosità e ridotto attrito a fronte di carichi moderati. I cuscinetti radiali rigidi a due corone offrono la stessa versatilità con capacità di carico aumentata, occupando meno spazio assiale rispetto a una coppia di cuscinetti separati.
Versioni
Come scegliere il cuscinetto radiale rigido giusto
La scelta tra la versione a una e due corone dipende principalmente dalla capacità di carico richiesta e dagli ingombri assiali disponibili. Entrambe le versioni supportano carichi radiali e assiali nei due sensi e sono disponibili nelle stesse esecuzioni di tenuta.
Cuscinetti radiali rigidi a una corona di sfere
La versione più diffusa e versatile. Struttura semplice e non scomponibile, adatta a velocità elevate con manutenzione minima. Disponibile in numerose varianti: con foro conico, in acciaio inossidabile, per alte temperature, in pollici, a sezione sottile, micro cuscinetti, flangiati, con scanalatura per anello di ancoraggio. Gabbie disponibili in lamiera d'acciaio stampata, poliammide 6,6 rinforzata o ottone massiccio. Versatile · Alta velocità · Ampia gamma di varianti
Cuscinetti radiali rigidi a due corone di sfere
Struttura equivalente a due cuscinetti radiali rigidi a una corona, con sfere contenute in gabbia unica in poliammide rinforzata con fibre di vetro. Stessa capacità di supportare carichi radiali e assiali nei due sensi ad alte velocità, con capacità di carico aumentata in ingombro assiale ridotto. Disponibili aperti, schermati (ZZ) o con guarnizioni striscianti (RS/2RS). Doppia corona · Alta capacità di carico · Ingombro assiale ridotto
Prestazioni
Caratteristiche costruttive e prestazionali
La struttura a gole profonde e l'elevata oscillazione tra piste e sfere garantiscono prestazioni affidabili in un'ampia gamma di condizioni operative.
Carico
Alta capacità di carico radiale e assiale Sopportano carichi radiali e assiali nei due sensi grazie alle gole profonde. Per JFK Group il carico minimo deve essere maggiore del 2% del coefficiente di carico dinamico.
Velocità
Ottimali per alte velocità di rotazione Tra i cuscinetti volventi più adatti alle velocità elevate, grazie al basso attrito interno e alla struttura semplice. Le versioni con gabbia in poliammide 6,6 operano fino a +120°C.
Lubrificazione
Lubrificati a vita nelle versioni chiuse Le versioni con schermi (Z/ZZ) o guarnizioni (RS/2RS) sono lubrificati a vita e non richiedono manutenzione. Non devono essere lavati né riscaldati oltre gli 80°C.
Tenuta
Schermi o guarnizioni a scelta Schermi in lamiera d'acciaio (Z/ZZ) per labirinto con l'anello interno. Guarnizioni striscianti in NBR con rinforzo metallico (RS/2RS). Le versioni con guarnizioni sono adatte a temperature tra –40°C e +100°C, con picchi fino a +120°C.
Gioco interno
Gioco normale CN come standard Prodotti con gioco interno normale CN come standard. Su richiesta disponibili con gioco ridotto C2 o maggiorato C3/C4. Tolleranza standard Normale (PN), su richiesta P6 e P5 per dimensioni maggiori.
Gabbie
Diverse tipologie per ogni esigenza Lamiera d'acciaio stampata (standard), poliammide 6,6 rinforzata (TN, fino a +120°C), ottone massiccio centrato sulle sfere (M), centrato sull'anello esterno (MA) o in corpo unico (MAP).
Montaggio
Montaggio dei cuscinetti radiali rigidi
I cuscinetti radiali rigidi a sfere si montano con interferenza sull'albero e con gioco nell'alloggiamento. Per le versioni con foro conico è possibile il montaggio su bussole di trazione o pressione su albero cilindrico. Le versioni con schermi o guarnizioni non devono essere lavate né riscaldate oltre gli 80°C.
Metodi di montaggio
- Pressatura diretta sull'alberoCon attrezzo di montaggio che applica la forza sull'anello interno. Non applicare mai la forza di montaggio attraverso i corpi volventi.
- Riscaldamento dell'anello internoPer ottenere dimensioni maggiori, riscaldare il cuscinetto radiale rigido fino a max +80°C per facilitare il montaggio sull'albero.
- Montaggio con bussola di trazione (foro conico)Per cuscinetti con foro conico: montaggio rapido su albero cilindrico senza dispositivi di ancoraggio assiale aggiuntivi.
Dati tecnici
- Carico
- Alta capacità di carico radiale e assiale
- Velocità
- Ottimali per alte velocità di rotazione
- Lubrificazione
- Lubrificati a vita nelle versioni chiuse
- Tenuta
- Schermi o guarnizioni a scelta
- Gioco interno
- Gioco normale CN come standard
- Gabbie
- Diverse tipologie per ogni esigenza
Applicazioni
Settori applicativi
Componenti e supporto applicativo per ogni ambiente industriale.
Automazione industriale
Cicli continui ad alta velocità, requisiti di silenziosità e manutenzione ridotta al minimo. Le versioni con guarnizioni 2RS garantiscono tenuta e lubrificazione a vita senza interventi.
Automotive / Truck & Bus
Cinematismi soggetti a vibrazioni, temperature variabili e cicli di carico discontinui. I cuscinetti radiali rigidi coprono la grande maggioranza dei punti di supporto in sistemi di trasmissione e sospensione.
Trasmissioni e assali
Carichi combinati radiali e assiali in spazi contenuti. La versatilità dei radiali rigidi li rende la scelta standard per riduttori, cambi e sistemi di trasmissione industriale.
MMT / Macchine movimento terra
Carichi elevati, vibrazioni e condizioni ambientali severe. Le versioni con gabbie in ottone massiccio e guarnizioni rinforzate garantiscono affidabilità anche nelle applicazioni più gravose.
Agricoltura
Sporco, umidità e manutenzione ridotta al minimo. Le versioni chiuse, lubrificate a vita eliminano la necessità di reingrassaggio in punti di difficile accesso.Documenti tecnici
