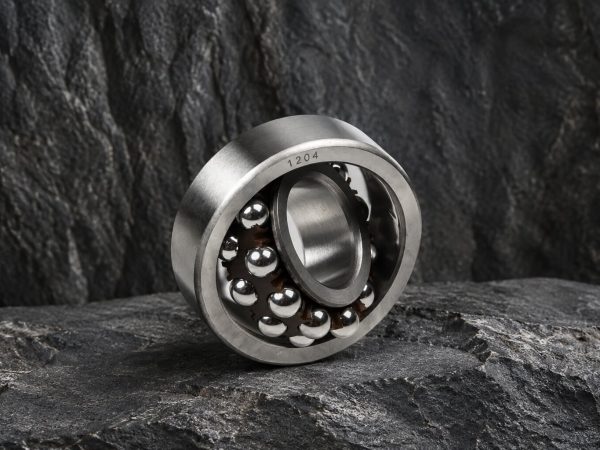

Cuscinetti orientabili a sfere JFK

Cuscinetti a sfere JFK

  • Foro conico disponibile
  • Compensazione disallineamenti
  • Minor attrito tra i cuscinetti radiali a sfere

I cuscinetti radiali orientabili a sfere (o a sfere autoallineanti) sono cuscinetti radiali a due corone non scomponibili con pista sferica sull'anello esterno. Questa caratteristica conferisce al cuscinetto la capacità di orientarsi, compensando disallineamenti angolari dell'albero rispetto all'alloggiamento dovuti a inflessioni dell'albero o errori di montaggio. Tra tutti i cuscinetti volventi, i radiali orientabili a sfere presentano il minor attrito interno, il che consente di operare senza surriscaldamento anche ad alte velocità.

JFK Group offre cuscinetti a sfere autoallineanti in versione con foro cilindrico e con foro conico. La versione con foro conico consente il montaggio rapido su albero cilindrico tramite bussole di trazione o pressione, senza necessità di dispositivi di ancoraggio assiale aggiuntivi. Disponibili con guarnizioni di contatto incorporate (2RS) per protezione superiore contro contaminanti.

I cuscinetti orientabili a sfere sono ideali per carichi radiali ridotti o con combinazione radiale medio-alta e assiali ridotti. Quando la capacità di carico risulta insufficiente, possono essere sostituiti con cuscinetti orientabili a rulli, che offrono le stesse proprietà di orientabilità con capacità di carico superiore.

Versioni

Come scegliere il cuscinetto radiale orientabile giusto

Le versioni differiscono per materiale, capacità di carico, temperatura massima e condizioni d’impiego.

  1. Cuscinetti radiali orientabili con foro cilindrico

    Versione standard. Disponibili con guarnizioni di contatto incorporate (2RS) per protezione contro contaminanti e lubrificazione a vita. Le versioni con guarnizioni hanno velocità massima limitata a 2/3 della velocità dei cuscinetti aperti lubrificati a grasso. Gabbie in poliammide per dimensioni piccole e medie, in ottone massiccio per dimensioni maggiori. Versione standard · Guarnizioni disponibili · Gabbie in poliammide o ottone

  2. Cuscinetti radiali orientabili con foro conico

    Foro conico con conicità 1:12 (suffisso K) per montaggio su bussole di trazione o pressione su albero cilindrico. Semplifica montaggio e smontaggio, non richiede dispositivi di ancoraggio assiale aggiuntivi. Le bussole di trazione sono fornite complete di ghiere di bloccaggio e dispositivi di sicurezza. Montaggio semplificato · Bussole di trazione · Nessun ancoraggio assiale

Prestazioni

Caratteristiche costruttive e prestazionali

La pista sferica sull'anello esterno e il basso attrito interno garantiscono orientabilità e prestazioni affidabili anche in presenza di disallineamenti.

Vantaggio

Orientabilità

Compensazione disallineamenti angolari La pista sferica sull'anello esterno consente di compensare disallineamenti angolari tra albero e alloggiamento. Il cuscinetto orientabile a sfere è la scelta ideale quando sono previste inflessioni dell'albero o ci sono errori di allineamento.

Vantaggio

Attrito

Minor attrito tra tutti i cuscinetti volventi Presentano il minor attrito interno tra tutti i cuscinetti volventi, il che consente di operare senza surriscaldamento anche ad alte velocità.

Vantaggio

Carico

Carichi radiali e assiali ridotti Ideali per carichi radiali ridotti o con combinazione radiale medio-alta e assiali ridotti. Per carichi più elevati si valutano i cuscinetti orientabili a rulli.

Vantaggio

Gioco interno

Normale CN come standard, maggiorato disponibile Prodotti con gioco interno normale (CN) come standard. Disponibili con gioco maggiorato C3, C4 o ridotto C2 a seconda dell'applicazione.

Vantaggio

Tenuta

Guarnizioni di contatto disponibili Le versioni con guarnizioni (2RS, K-2RS) offrono protezione superiore contro contaminanti e lubrificazione a vita. Materiale standard NBR, adatto tra –40°C e +120°C (breve) con velocità massima ridotta a 2/3.

Vantaggio

Gabbie

In poliammide o ottone massiccio Poliammide per cuscinetti di piccole e medie dimensioni, ottone massiccio per dimensioni maggiori.

Montaggio

Montaggio dei cuscinetti radiali orientabili

I cuscinetti orientabili a sfere si montano con interferenza sull'albero. Per le versioni con foro conico il montaggio avviene tramite bussole di trazione o pressione su albero cilindrico. Le versioni con guarnizioni non devono essere lavate.

Metodi di montaggio

  1. Metodi di montaggioCon attrezzo di montaggio che applica la forza sull'anello interno. Non applicare mai la forza attraverso i corpi volventi.
  2. Montaggio con bussola di trazione (foro conico)Per cuscinetti con foro conico K: montaggio rapido su albero cilindrico senza dispositivi di ancoraggio assiale. Le bussole sono fornite complete di ghiere di bloccaggio e dispositivi di sicurezza.

Dati tecnici

Conicità del foro conico
1:12 (suffisso K)

Applicazioni

Settori applicativi

Componenti e supporto applicativo per ogni ambiente industriale.

Scopri
Cuscinetti a sfere JFK

Agricoltura

Macchine agricole con alberi soggetti a inflessioni, disallineamenti e carichi impulsivi. La capacità di compensare errori di allineamento riduce lo stress sui componenti e prolunga la durata operativa.
Scopri
Cuscinetti a sfere JFK

Automazione industriale

Applicazioni con alberi lunghi soggetti a inflessioni o dove non è garantita la perfetta coassialità tra sede e albero. La semplicità di montaggio con bussole di trazione riduce i tempi di installazione.
Scopri
Cuscinetti a sfere JFK

Trasmissioni e assali

Pompe e sistemi di trasmissione con carichi radiali moderati in presenza di disallineamenti strutturali o errori di montaggio.
Scopri
Cuscinetti a sfere JFK

MMT / Macchine movimento terra

Applicazioni con strutture soggette a deformazioni sotto carico che generano disallineamenti variabili durante l'esercizio.

Documenti tecnici

Scarica PDF Catalogo Cuscinetti volventi JFK PDF · 11 MB

Contatti

Richiedi informazioni su questo prodotto

Per informazioni tecniche, preventivi o campioni di prova, compila il form.

    Leggi l’informativa privacy (si apre in una nuova scheda)

    * Campi obbligatori

    Prodotti correlati

    Valuta anche queste alternative: Quando la capacità di carico dei cuscinetti orientabili a sfere non è sufficiente, i cuscinetti orientabili a rulli offrono le stesse proprietà di orientabilità con capacità di carico superiore. Quando non sono presenti disallineamenti e la priorità è la versatilità, i cuscinetti radiali rigidi sono la soluzione standard. Quando il carico assiale è predominante e non sono presenti disallineamenti significativi, i cuscinetti a contatto obliquo sono la scelta per rigidità assiale elevata.
