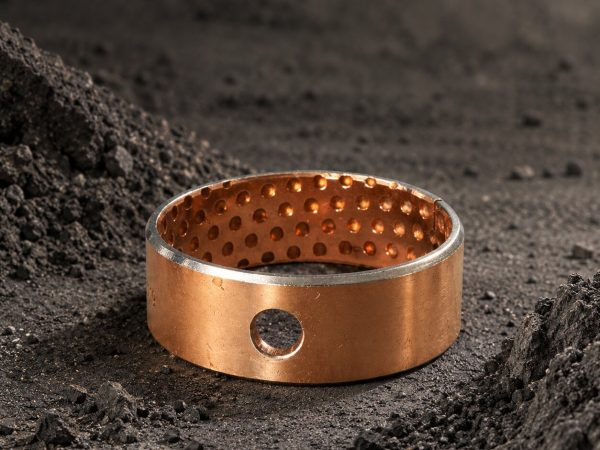

Boccole bimetalliche DJA MOND

Serie BJ.. - Lega acciaio/bronzo ISO 3547

Norma ISO 3547
Alta capacità di carico
Fino a 260°C

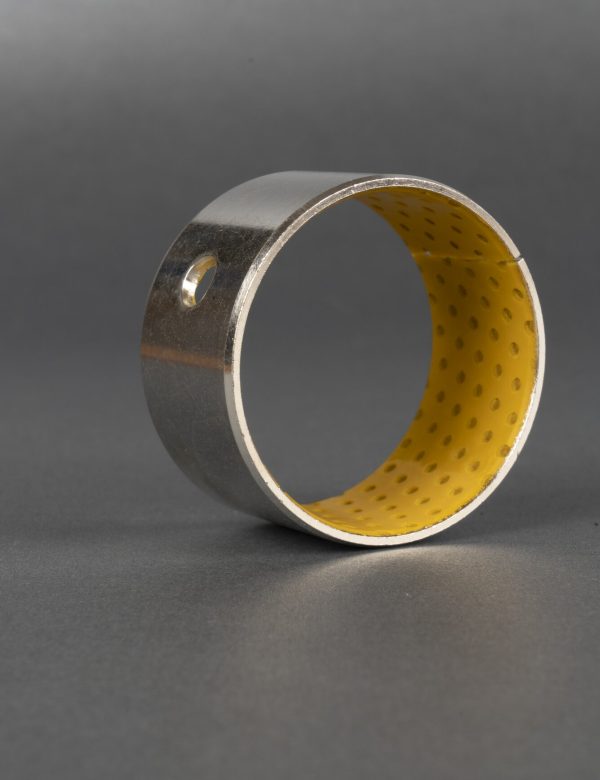

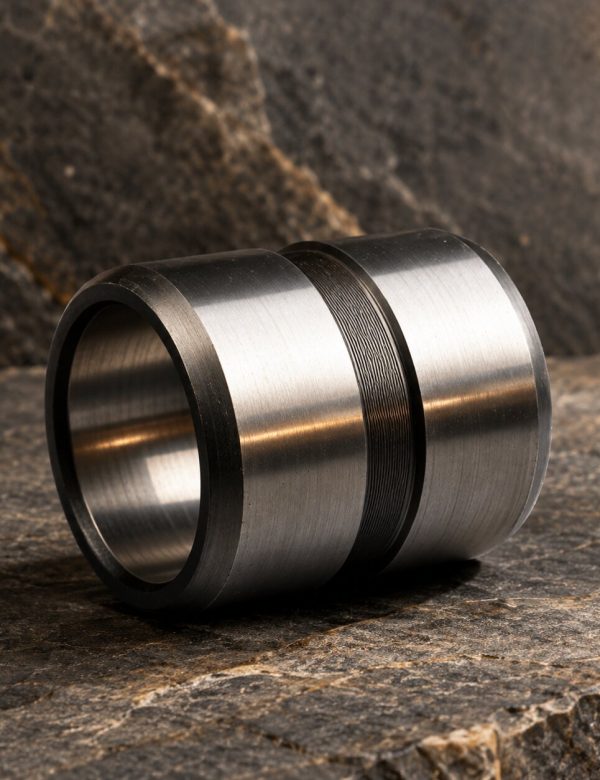

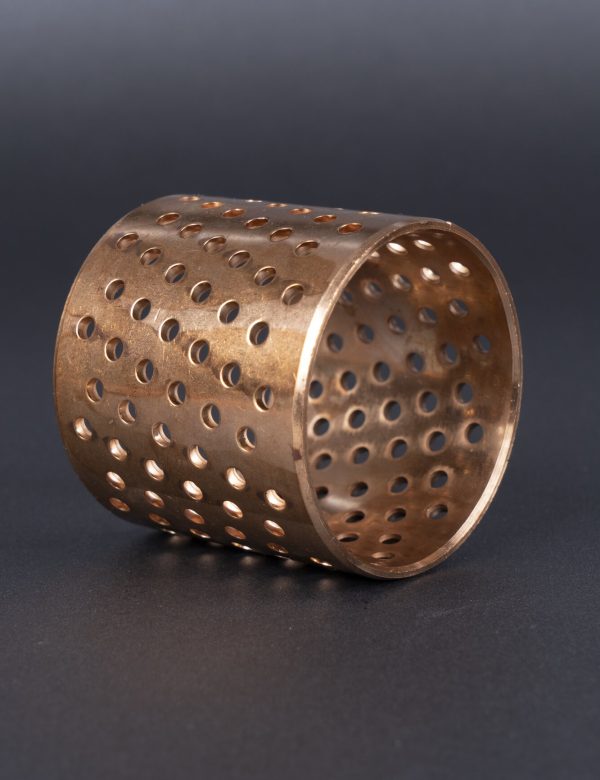

Le boccole bimetalliche sono boccole in acciaio e bronzo a tre strati (armatura in acciaio e strato di scorrimento in bronzo sinterizzato) costruite secondo la norma ISO 3547, per elevate velocità di scorrimento e temperature fino a 260°C. La boccola bimetallica BJ.. DJA MOND unisce elevata capacità di carico e ottima dissipazione del calore, per questo viene impiegata specialmente nell'industria automobilistica e nella costruzione di motori, pompe, compressori e macchine agricole. Rispetto alle altre boccole rilubrificabili (multistrato POM, cementate o rullate in bronzo), le bimetalliche sono la scelta quando servono alte velocità di scorrimento e resistenza alle alte temperature.

Costruite secondo la norma ISO 3547, le boccole bimetalliche BJ.. hanno un carico statico massimo C0 di 120 N/mm² e un carico dinamico massimo C di 65 N/mm², con lo strato in bronzo che raggiunge una durezza di 70–100 HB e una temperatura massima di esercizio di 260°C.

Prestazioni

Caratteristiche costruttive e prestazionali

Soluzioni progettate per durare, ridurre la manutenzione e mantenere prestazioni costanti.

Vantaggio

Struttura

Tre strati funzionali Polvere di bronzo sinterizzata, che garantisce buona resistenza all'usura e ottime capacità di carico; armatura in acciaio, che consente elevata capacità di carico ed eccellente dissipazione del calore; ramatura di 0,002 mm (su richiesta) per la resistenza alla corrosione.

Vantaggio

Velocità

Elevate velocità di scorrimento La lega bimetallica acciaio/bronzo sostiene elevate velocità di scorrimento senza compromettere le prestazioni.

Vantaggio

Carico

Elevata capacità di carico C0 max 120 N/mm² e C max 65 N/mm², con durezza dello strato in bronzo di 70–100 HB.

Vantaggio

Temperatura

Le boccole bimetalliche sono adatte anche in condizioni termiche gravose, tipiche delle applicazioni automotive e industriali più impegnative.

Montaggio

Montaggio delle boccole bimetalliche

Le boccole BJ.. devono essere montate in una sede H7 con albero f7. Una volta montata, la boccola avrà una tolleranza del foro in H8.

Metodi di montaggio

Montaggio per interferenza in sede H7Verificare il rispetto della tolleranza f7 sull'albero prima dell'inserimento della boccola.
Verifica tolleranza foro post-montaggioA montaggio avvenuto il foro assumerà tolleranza H8: verificare il gioco di funzionamento risultante.
