Perni folli JFK

Cuscinetti volventi JFK

Pronti al montaggio
Fissaggio rapido con dado esagonale
Collare eccentrico disponibile

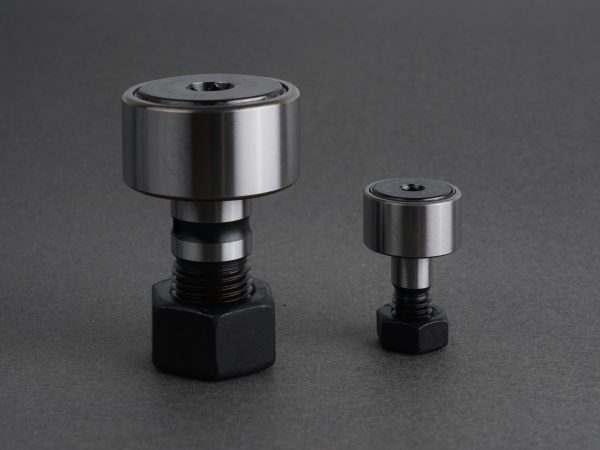

I perni folli sono unità a rullini con perno filettato, non scomponibili e pronte al montaggio. L'anello esterno, disponibile con superficie cilindrica o sferica, ruota liberamente sul perno grazie ai rullini interni, mentre il perno si fissa rigidamente alla struttura tramite dado esagonale. La superficie sferica dell'anello esterno consente di compensare errori di allineamento laterale durante il funzionamento.

JFK Group offre perni folli a rullini in tre serie principali: CF/KR con gabbia, CF_V/KRV a pieno riempimento e NUKR per carichi radiali molto elevati anche ad urto. La versione con collare eccentrico – che consente di regolare, o registrare, il gioco tra anello esterno e guida, da cui anche il nome di perni di registro – è disponibile su richiesta, insieme al foro di lubrificazione sul perno per la rilubrificazione periodica.

I perni folli a rullini trovano impiego tipico su guide lineari, sistemi a camma, movimentazione e ovunque sia necessaria un'unità pronta al montaggio per scorrere su guide o interagire con camme.

Versioni

Tre serie: come scegliere il perno folle giusto

La scelta dipende principalmente dalla capacità di carico richiesta e dalla velocità di esercizio.

CF / KR - Con gabbia
La serie standard. Perno folle con gabbia a rullini per velocità più elevate. Anello esterno cilindrico o sferico. Disponibile con collare eccentrico per regolazione del gioco. Foro di lubrificazione sul perno come standard. Serie standard · Con gabbia · Velocità più elevate
CF_V / KRV - A pieno riempimento
Senza gabbia, a pieno riempimento di rullini. Capacità di carico radiale superiore rispetto alla serie CF/KR a parità di dimensioni, a fronte di velocità massima ridotta. Anello esterno cilindrico o sferico. Disponibile con collare eccentrico. A pieno riempimento · Massima capacità di carico · Velocità ridotta
NUKR - Per carichi molto elevati
Serie progettata per carichi radiali molto elevati anche ad urto. Struttura rinforzata con capacità di carico superiore alle serie CF/KR e CF_V/KRV. La scelta per le applicazioni più gravose. Carichi molto elevati · Resistenza agli urti · Struttura rinforzata

Prestazioni

Caratteristiche costruttive e prestazionali

Perno filettato con unità a rullini integrata, pronta al montaggio con fissaggio rapido tramite dado esagonale.

Vantaggio

Struttura

Non scomponibile, pronta al montaggio Unità integrata non scomponibile con perno filettato, anello esterno e gruppo rullini. Pronta al montaggio senza necessità di assemblaggio. Fissaggio rapido alla struttura tramite dado esagonale sul perno.

Vantaggio

Anello esterno

Cilindrico o sferico L'anello esterno cilindrico è adatto per guide con superficie piana. La versione sferica compensa errori di allineamento laterale tra perno e guida durante il funzionamento.

Vantaggio

Collare eccentrico

Disponibile per regolazione del gioco Il collare eccentrico consente di regolare il gioco tra anello esterno e guida dopo il montaggio, ottimizzando le prestazioni del sistema.

Vantaggio

Lubrificazione

Foro sul perno per rilubrificazione periodica Il foro di lubrificazione sul perno consente la rilubrificazione periodica dell'unità senza necessità di smontaggio.

Vantaggio

Capacità di carico

Tre livelli per ogni esigenza CF/KR per carichi standard e velocità elevate; CF_V/KRV per massima capacità di carico a velocità ridotta; NUKR per carichi molto elevati anche ad urto.

Vantaggio

Fissaggio

Montaggio

Montaggio dei perni folli

I perni folli si montano fissando il perno filettato alla struttura tramite dado esagonale. Il collare eccentrico, quando presente, consente di regolare il gioco tra anello esterno e guida dopo il fissaggio del perno. La lubrificazione deve essere assicurata prima della messa in servizio e periodicamente durante il funzionamento tramite il foro sul perno.

Metodi di montaggio

Fissaggio del perno con dado esagonaleIl perno filettato si inserisce nell'apposito foro della struttura e si fissa con dado esagonale. Verificare il serraggio corretto per garantire il posizionamento stabile dell'unità.
Regolazione con collare eccentricoPer le versioni con collare eccentrico: dopo aver fissato il perno, ruotare il collare per regolare il gioco tra anello esterno e guida. Bloccare il collare nella posizione desiderata.

Dati tecnici

Struttura: Non scomponibile, pronta al montaggio
Anello esterno: Cilindrico o sferico
Collare eccentrico: Disponibile per regolazione del gioco
Lubrificazione: Foro sul perno per rilubrificazione periodica
Capacità di carico: Tre livelli per ogni esigenza

Applicazioni

Settori applicativi

Componenti e supporto applicativo per ogni ambiente industriale.

Scopri

Cuscinetti volventi JFK

Contatti

Richiedi informazioni su questo prodotto

Per informazioni tecniche, preventivi o campioni di prova, compila il form.

Prodotti correlati

Valuta anche queste alternative: Per applicazioni su guide dove è richiesta una guida assiale integrata o dove il perno non è la soluzione preferita, le rotelle a rullini offrono la stessa funzione con struttura diversa. Per applicazioni su guide a velocità più elevate con carichi moderati, le rotelle a sfere offrono attrito inferiore rispetto ai perni folli a rullini. Per applicazioni con carichi combinati radiali e assiali dove i perni folli non sono applicabili, i cuscinetti combinati offrono la gestione di entrambe le componenti in un unico elemento.
