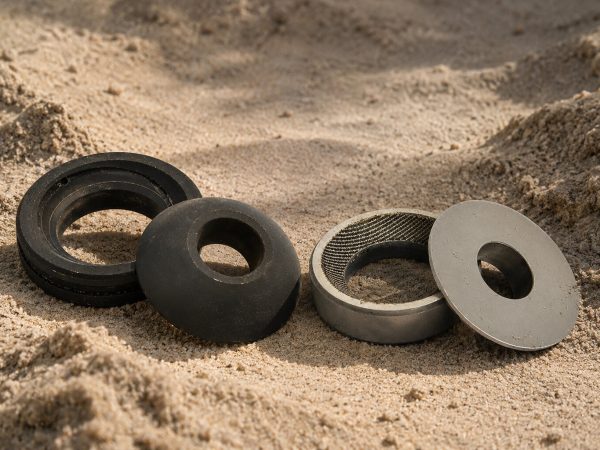

Snodi sferici assiali JFK

Conformi DIN 648

  • Carichi assiali e combinati
  • Due versioni di manutenzione

Gli snodi sferici assiali JFK, o snodi assiali, sono particolarmente indicati in presenza di carichi assiali; tuttavia, fino a un certo sforzo, possono sostenere anche carichi combinati radiali e assiali. La struttura prevede superfici di contatto a scorrimento con ralle per l'alloggiamento disposte ad angolo rispetto all'asse dello snodo. In presenza di carichi, la ralla subisce un'espansione che provoca l'allargamento del suo diametro: per ovviare a questa situazione è opportuno l'utilizzo di un alloggiamento chiuso correttamente dimensionato, che faccia da contrasto e consenta di sfruttare tutte le potenzialità dello snodo assiale.

JFK Group offre snodi sferici assiali in versione richiedente manutenzione (accoppiamento acciaio/acciaio, serie GX..S) ed esente da manutenzione (accoppiamento cromo duro/PTFE, serie GX..T). La versione esente da manutenzione può essere accoppiata con uno snodo radiale per reggere carichi combinati radiali e assiali. Tutte le dimensioni sono conformi alle norme DIN 648 E e DIN 648 K.

Trovano impiego in attrezzature per i settori farmaceutico, chimico e alimentare, giardinaggio, imballaggio, imbottigliamento, automazione, fitness, nautica, cilindri pneumatici e pallettizzatori.

Versioni

Come scegliere lo snodo sferico assiale giusto

La scelta dipende dalle condizioni di manutenzione disponibili e dal tipo di carico. La versione richiedente manutenzione per carichi assiali elevati con lubrificazione periodica; quella esente da manutenzione per basso attrito senza manutenzione.

  1. Snodi sferici assiali richiedenti manutenzione

    Tipo di accoppiamento: acciaio/acciaio. Conformi DIN 648 E e UNI ISO 12240. Particolarmente indicati per carichi assiali elevati. Richiedono alloggiamento chiuso correttamente dimensionato per contrastare l'espansione della ralla sotto carico. Lubrificazione periodica con grasso. Serie: GX..S. Acciaio/acciaio · Carichi assiali elevati · Alloggiamento chiuso richiesto

  2. Snodi sferici assiali esenti da manutenzione

    Tipo di accoppiamento: cromo duro/PTFE. Conformi DIN 648 K e UNI ISO 12240. Anello esterno temprato con superficie di lavoro in PTFE; anello interno temprato con superficie di lavoro sottoposta a cromatura dura. Adatto per carichi assiali in un solo senso o carichi combinati in condizioni esenti da manutenzione con basso attrito. Può essere accoppiato con uno snodo radiale per carichi combinati. Serie: GX..T. Cromo duro/PTFE · Esente da manutenzione · Basso attrito

Prestazioni

Caratteristiche costruttive e prestazionali

Superfici di contatto a scorrimento con ralle disposte ad angolo, in due versioni di accoppiamento per carichi assiali elevati o funzionamento esente da manutenzione.

Vantaggio

Carico

Progettati principalmente per carichi assiali, con capacità di sostenere anche carichi combinati radiali e assiali fino a un certo sforzo.

Vantaggio

Alloggiamento

Chiuso e correttamente dimensionato L'espansione della ralla sotto carico richiede un alloggiamento chiuso e correttamente dimensionato per contrastare l'allargamento del diametro e sfruttare tutte le potenzialità dello snodo.

Vantaggio

Manutenzione

Da periodica a zero La versione richiedente manutenzione necessita di lubrificazione periodica con grasso. La versione GX..T con PTFE è esente da manutenzione per l'intera durata operativa.

Vantaggio

Conformità

DIN 648 E e DIN 648 K · UNI ISO 12240 Dimensioni conformi alle norme DIN, intercambiabili con altre produzioni metriche.

Montaggio

Montaggio degli snodi sferici assiali

Il montaggio richiede un alloggiamento chiuso correttamente dimensionato per contrastare l'espansione della ralla sotto carico assiale. Verificare il corretto accoppiamento tra ralla per albero e ralla per alloggiamento prima della messa in servizio.

Metodi di montaggio

  1. Montaggio delle ralle nell'alloggiamento chiusoPosizionare le ralle nell'alloggiamento chiuso verificando il corretto accoppiamento delle superfici sferiche, senza applicare forza attraverso le superfici di lavoro.
  2. Lubrificazione iniziale (versione richiedente manutenzione)Effettuare la prima ingrassatura prima della messa in servizio per la versione richiedente manutenzione GX..S, quindi ripetere agli intervalli previsti.

Dati tecnici

Alloggiamento
Chiuso e correttamente dimensionato
Manutenzione
Da periodica a zero
Conformità
DIN 648 E e DIN 648 K · UNI ISO 12240

Applicazioni

Settori applicativi

Componenti e supporto applicativo per ogni ambiente industriale.

Scopri
Conformi DIN 648

Automazione industriale

Cilindri pneumatici e sistemi con carichi assiali prevalenti. La versione esente da manutenzione per cicli continui senza interventi periodici.
Scopri
Conformi DIN 648

Alimentare, farmaceutico e chimico

Ambienti con requisiti igienici o di resistenza chimica. Le versioni esenti da manutenzione eliminano il rischio di contaminazione da lubrificante.
Scopri
Conformi DIN 648

Settore nautico e fitness

Applicazioni con carichi assiali alternati e necessità di basso attrito. La versione GX..T garantisce funzionamento affidabile senza manutenzione.
Scopri
Conformi DIN 648

Imballaggio e imbottigliamento

Macchine con movimenti assiali ripetuti e cicli continui. La conformità DIN 648 garantisce intercambiabilità e facilità di sostituzione.

Documenti tecnici

Scarica PDF Catalogo Snodi e teste a snodo JFK PDF · 10 MB
