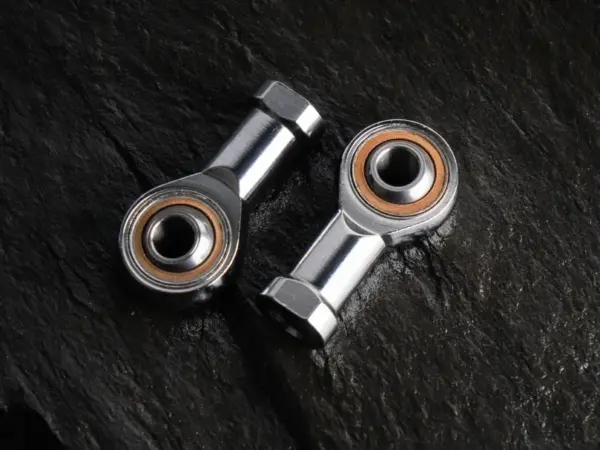

Articolazioni sferiche angolari JFK

Teste a snodo

  • Collegamento angolare tra parti
  • Disponibili con testa sferica temprata
  • Alternativa a forcella e perno

Le articolazioni sferiche angolari JFK, note anche come giunti angolari o snodi angolari, sono componenti di collegamento che consentono di unire due parti con un certo angolo tra loro, garantendo al contempo la libertà di oscillazione necessaria a compensare disallineamenti angolari durante il funzionamento. Consentono la trasmissione di forze alternate e movimenti angolari e oscillatori a velocità ridotte, compensando flessioni angolari e spostamenti radiali; la serie SA con testa sferica temprata è conforme alla norma DIN 71802. Rappresentano un'alternativa più compatta al tradizionale sistema forcella più perno, quando l'ingombro disponibile è ridotto o si preferisce un componente unico invece di un assieme di più pezzi.

Versioni

Due esecuzioni: come scegliere l'articolazionegiusta

La scelta dipende dal livello di carico e dalla gravosità del ciclo operativo previsto.

  1. Articolazioni sferiche angolari standard

    Testa sferica in acciaio con trattamento superficiale standard. Adatte per applicazioni con carichi moderati e cicli operativi non particolarmente gravosi. Accoppiamento in lega di zinco con composito PTFE-bronzo e corpo pressofuso; sfera in acciaio saldata al perno, con tappo in gomma a protezione del grasso lubrificante. Serie: RBL..RS.

  2. Articolazioni sferiche angolari con testa sferica temprata

    Testa sferica in acciaio temprato per una maggiore resistenza all'usura e alla deformazione sotto carico. Indicate per applicazioni con carichi elevati o cicli operativi gravosi e continui. Conformi alla norma DIN 71802: perno maschio in acciaio al carbonio con sfera temprata in superficie (> 55 HRC), corpo femmina in acciaio 9SMnPb28 (Rm > 500 N/mm²) e finitura zincata e passivata. Serie: SA.

Montaggio

Montaggio delle articolazioni sfericheangolari

Il montaggio avviene per avvitamento diretto negli elementi da collegare, rispettando la coppia di serraggio prevista per la filettatura e verificando l'angolo di lavoro previsto in fase di progetto.

Metodi di montaggio

  1. Angoli di lavoro e coppie di serraggio

Dati tecnici

Serie
RBL..RS · SA
Accoppiamento RBL..RS
Acciaio/PTFE-bronzo composito · corpo in lega di zinco
Serie SA
DIN 71802 · sfera > 55 HRC · Rm corpo ≥ 500 N/mm²
Lubrificazione SA
Grasso al litio NLGI 1 al montaggio
Angolo α
Variabile secondo serie e misura; vedere le tabelle dimensionali
